说明

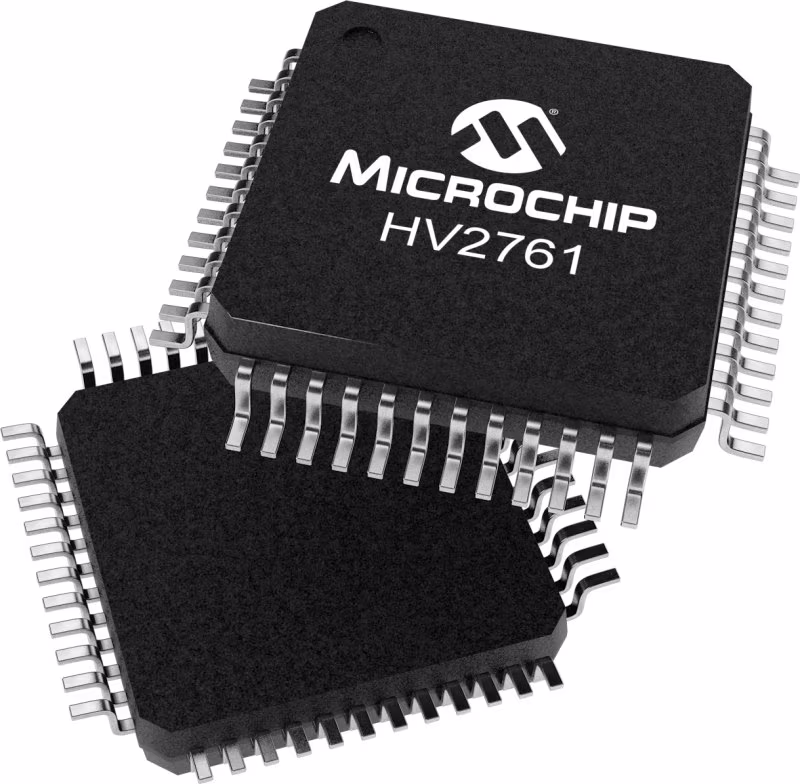

HV2761是一种低电荷注入、24通道、高电压模拟开关集成电路（IC），旨在用于需要由低电压控制信号控制的高电压开关的应用，例如医疗超声成像、压电换能器驱动器和打印机。泄放电阻器消除了电容负载（如压电换能器）上产生的电压。输入数据被移位到24位移位寄存器中，该寄存器然后可以被保留在24位锁存器中。为了减少任何可能的时钟馈通噪声，锁存使能（LE）应保持高电平，直到所有位都被计时。数据在时钟的上升沿被计时。该器件采用HVCMOS技术，将高压双向DMOS开关和低功率CMOS逻辑相结合，以提供对高压模拟信号的有效控制。该设备适用于高压电源的各种组合，例如VPP/VNN:+40V/-160V、+10V/-100V和+160V/-40V。

特性

• 24-channel high voltage analog switch
• Integrated bleed resistors on the outputs
• 3.3 or 5.0V CMOS input logic level
• 3:1 MUX-deMUX with 8 states
• 20MHz data shift clock frequency
• HVCMOS technology for high performance
• Very low quiescent power dissipation,10µA
• Low parasitic capacitance
• DC to 50MHz analog signal frequency
• -60dB typical OFF-isolation at 5.0MHz
• CMOS logic circuitry for low power
• Excellent noise immunity
• Cascadable serial data register with latches
• Flexible operating supply voltages
