说明

HV2607器件是一种低谐波失真、低电荷注入、16通道、无高压电源的高压模拟开关。它旨在用于需要由低电压控制信号控制的高电压开关的应用，例如医疗超声成像、驱动压电换能器和打印机。该设备只需要+5V或+6V的偏置电源。模拟输入电压范围高达±100V，即使没有高压电源。

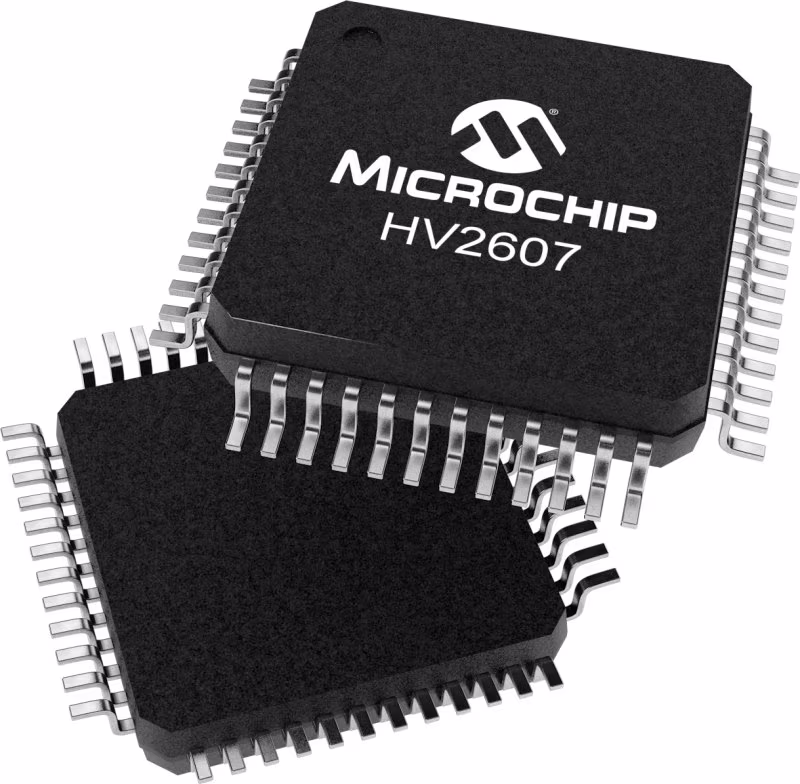

该器件采用48引脚LQFP封装，引脚对引脚兼容HV2601FG-G/HV2701FG-G和HV2605FG-G/HV2705FG-G器件，电源引脚除外。

HV2607是16ch无高压偏置模拟开关系列（HV2607/HV2707/HV2708）的一个成员。
HV2607设备没有泄放电阻器。

HV2707设备在开关两侧都集成了泄放电阻器。
HV2708装置仅在SWA侧具有泄放电阻器。
泄放电阻器消除了电容负载（如压电换能器）上积聚的电荷。

特性

• 16-Channel High-Voltage Analog Switch
• Analog Signal Voltage Up to ±100V
• Only +5V Bias Supply Required
• 3.3V and 5V CMOS Input Logic Level
• 66 MHz Data Shift Clock Frequency
• Ultra-Low Quiescent Current < 10 µA
• Low Parasitic Capacitance
• Low Harmonic Distortion
• DC to 100 MHz Analog Small Signal Frequency
• 200 KHz to 50 MHz Large Signal Frequency
• -76 dB Typical Off Isolation at 5.0 MHz
• Excellent Noise Immunity
• Cascadable Serial Data Register with Latches
