说明

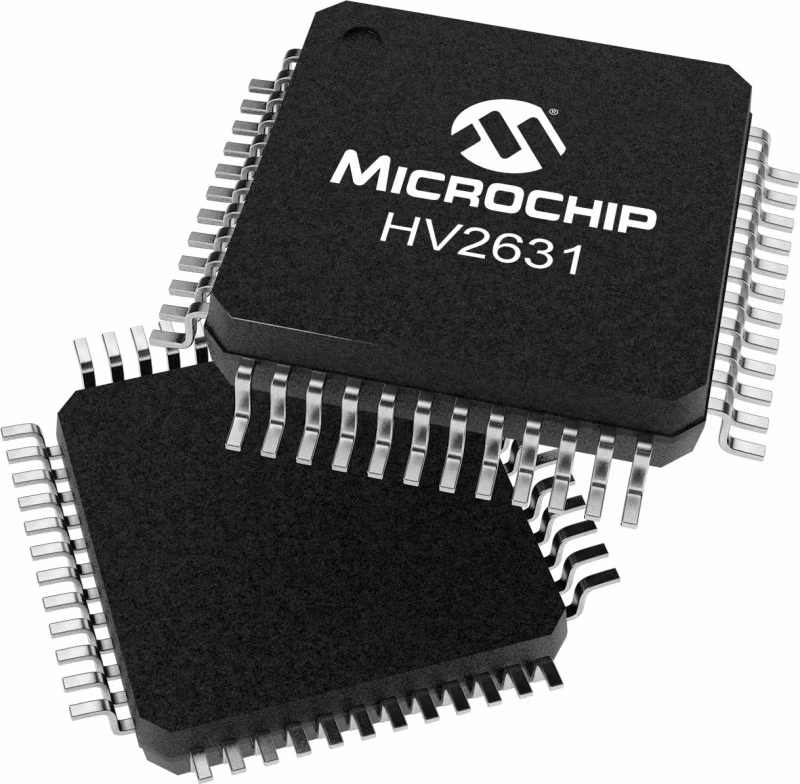

HV2631是一个220V，16通道，高压模拟开关集成电路（IC）。输出开关配置为2组8个单刀单掷模拟开关。该IC旨在用于需要由低电压控制信号控制的高电压切换的应用中，例如超声成像。2组8个模拟开关由2个输入逻辑控制器DIN1和DIN2控制。DIN1上的逻辑高电平将接通开关0至7，而DIN2上的逻辑高时将接通开关8至15。该器件采用HVCMOS®技术，结合了高压双边DMOS开关和低功率CMOS逻辑，可有效控制高压模拟信号。

特性

• HVCMOS® technology for high performance
• 220V operating conditions
• 22O typical output on-resistance
• 3.3 and 5.0V CMOS logic compatibility
• Very low quiescent power dissipation (-10µA)
• -45dB min off isolation at 7.5MHz
• Low parasitic capacitance
• Excellent noise immunity
• Flexible operating supply voltages
• 48-lead LQFP package

参数
