说明

HV2621/HV2721/HV2722设备300V，低电荷注入，16通道，高压模拟开关。这些设备设计用于需要高压开关控制的应用通过诸如医学超声成像的低电压信号，HV2621/HV2721的性能几乎达到与HV2601/2701相同，但具有更大的输入信号范围。
这些设备适用于各种高压电源的组合，例如VPP/VNN:+60V/-240V、+150V/-150V和+260V/-40V。如果VPP/VNN=±150V，HV2621/HV2721/HV2722可以传递高达±135V的模拟信号。

HV2721具有集成的泄放电阻器在开关的两侧。

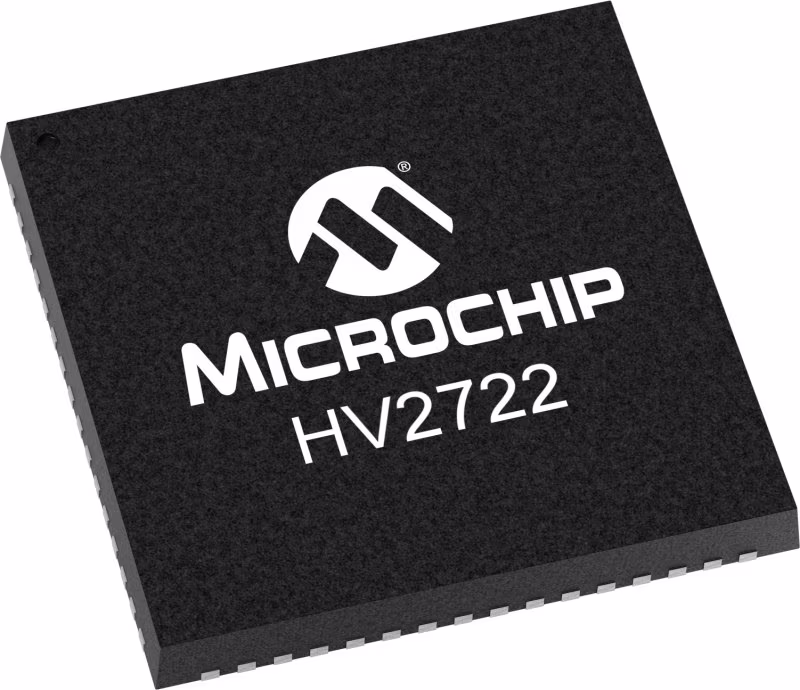

HV2722具有集成的泄放电阻器一侧仅为SWxA。
HV2621没有泄放电阻器。

特性

• 300V 16-channel high voltage analog switch
• 3.3V or 5.0V CMOS input logic level
• 33MHz data shift clock frequency
• Very low quiescent current (10uA)
• DC to 50MHz analog small signal frequency
• -60dB typical OFF-isolation at 5.0MHz
• Excellent noise immunity
• Cascadable serial data register with latches
• One integrated bleed resistor on one side of the output
• Low parasitic capacitance
• Flexible operating supply voltage
