说明

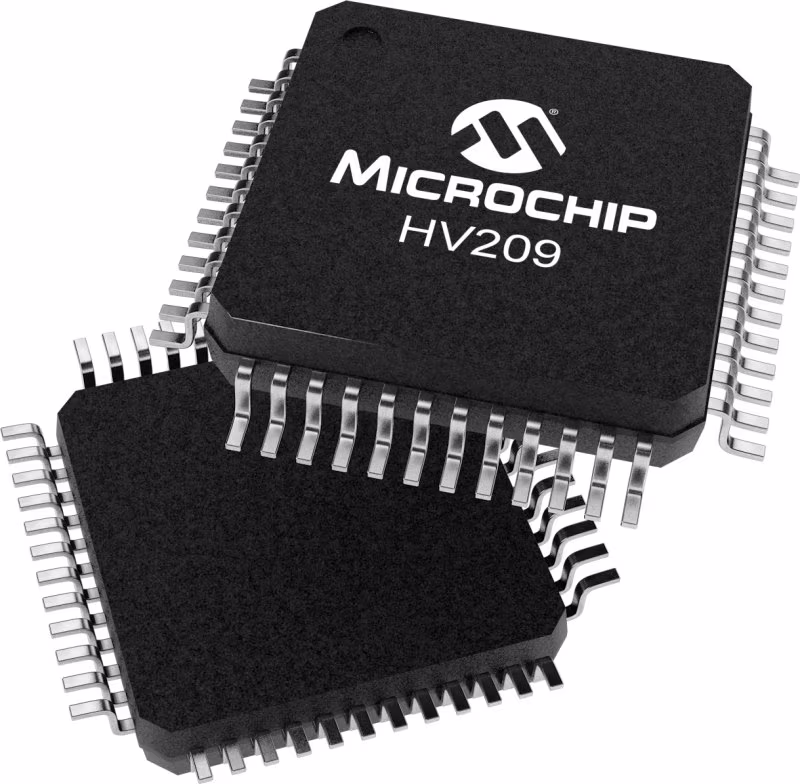

HV209是一款200V低电荷注入12通道高压模拟开关，配置为6个SPDT模拟开关，用于医疗超声应用。泄放电阻器集成在输出开关上，以消除压电换能器上积聚的电荷。泄放电阻器的标称值为35千欧。该器件采用HVCMOS技术，将高压双向DMOS开关和低功率CMOS逻辑相结合，以提供对高压模拟信号的有效控制。输出配置为单极双掷模拟开关。使用外部时钟将数据移位到6位移位寄存器中。LE将移位寄存器数据锁存到各个开关锁存器中。逻辑HI将开关公共YX连接到SWX。逻辑低将YX连接到SWX。CL中的逻辑HI同时将所有开关重置为SWX。

特性

• HVCMOS® technology for high performance
• Operating voltage of up to 200V
• Output on-resistance typically 22O
• Integrated bleed resistors on the outputs
• 5.0V to 12.0V CMOS logic compatibility
• Very low quiescent current consumption (-10µA)
• -58dB typical off isolation at 5.0MHz
• Low parasitic capacitance
• Excellent noise immunity
• Flexible high voltage supplies
