说明

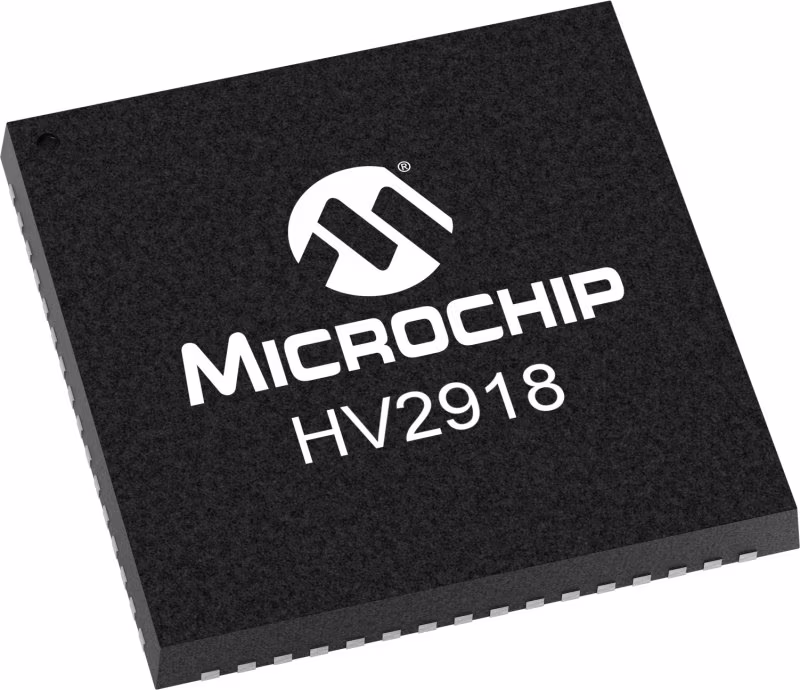

HV2918是一个低谐波失真，低电荷注入，16X2:1高压模拟仅具有+5V偏置电源的多路复用器/多路分解器。所有开关通道可通过高达±100V的电压然而高压脉冲信号不是DC。它们旨在使用在需要通过低电压控制进行高电压切换的应用中，例如如超声成像、压电换能器驱动器和打印机。
HV2918是与其高压偏置的对应物引脚对引脚兼容的，HV2901，偏置引脚除外。HV2918的电压高达2.7A64引线、9毫米x 9毫米QFN封装中的峰值电流性能。SW引脚可以当开关打开时，通过高压脉冲信号。在关闭状态下，没有高压信号应施加到SW引脚。32个开关的接通/断开状态可以单独编程通过数字串行接口。该设备具有典型的6岛通电阻以及用于小信号的50MHz带宽。

HV2918在每个SW引脚上都有一个泄放电阻器。

特性

• 32-Channel 16X2:1 Multiplexer
• Single +5V Bias Supply
• +/-100V Passing Signal
• 3.3V and 5V CMOS Input Logic Levels
• 66MHz Data Shift Clock Frequency
• Low-Parasitic Capacitance
• Low-Harmonic Distortion
• 200KHz to 50MHz Large Signal Frequency
• DC-50MHz Analog Small-Signal Frequency
• Excellent Noise Immunity
• -70dB Typical Off Isolation at 5MHz
• Cascadable Serial Data Register with Latches
