说明

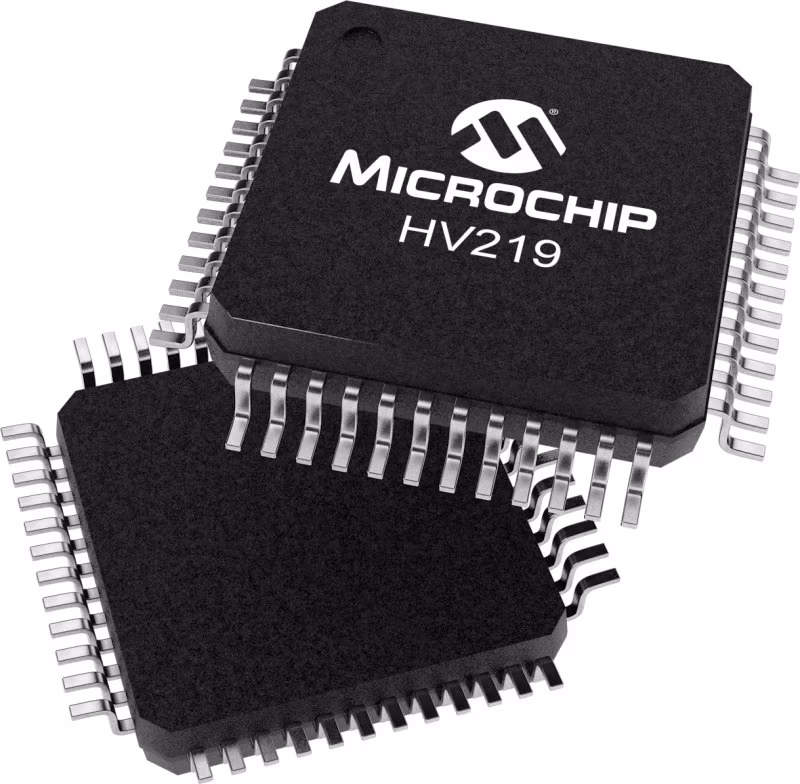

HV219是一种低开关电阻、低电荷注入、8通道、200V模拟开关集成电路（IC），主要用于医学超声成像。该装置也可用于无损检测（NDE）应用。HV219是HV20220器件的较低开关电阻版本，11O比22O。较低的开关电阻将有助于减少插入损耗。它具有与HV20220PJ和HV20220FG相同的引脚配置。该器件采用HVCMOS®（高压CMOS）技术制造，输出采用高压双边DMOS结构，输入控制采用低压CMOS逻辑。输出配置为八个独立的单极单掷11O模拟开关。输入逻辑是一个8位串行到并行移位寄存器，后面跟着一个8比特并行锁存器。开关状态由锁存器中的数据决定。逻辑高将对应于闭合的开关，逻辑低将对应于断开的开关。HV219被设计为在高压电源的各种组合上操作。例如，VPP和VNN电源可以是：+40V/-160V、+10V/-100V或+160V/-40V。这允许用户最大化单极负、双极或单极正的信号电压。

特性

• HVCMOS® technology for high performance
• Very low quiescent power dissipation (-10µA)
• Output on-resistance typically 11O
• Low parasitic capacitance
• DC to 50MHz small signal frequency response
• -60dB typical off-isolation at 5.0MHz
• CMOS logic circuitry for low power
• Excellent noise immunity
• Serial shift register logic control with latches
• Flexible operating supply voltages
• Surface mount packages
