说明

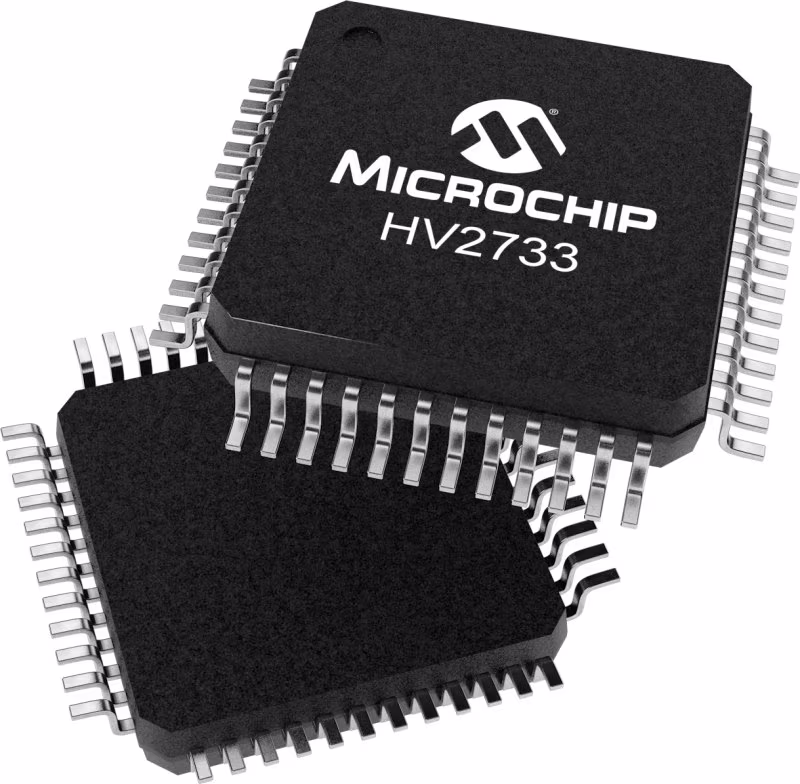

HV2733是一种低电荷注入、16通道、低谐波失真、高电压模拟开关集成电路（IC），旨在用于需要高电压开关的应用中，由低电压控制信号控制，如医疗超声成像、压电换能器驱动器和打印机。泄放电阻器消除了电容负载（如压电换能器）上产生的电压。输出配置为单极双掷模拟开关。使用外部时钟将数据移位到8位移位寄存器中。LE将移位寄存器数据锁存到各个开关锁存器中。逻辑高电平将开关公共端YX连接到SWX。逻辑低将YX连接到SWX。CLR中的逻辑高同时将所有开关重置为SWX。为了减少任何可能的时钟馈通噪声，锁存使能条（LE）应保持高电平，直到所有位都被计时。数据在时钟的上升沿被计时。该器件采用HVCMOS技术，将高压双向DMOS开关和低功率CMOS逻辑相结合，以提供对高压模拟信号的有效控制。

特性

• Low harmonic distortion
• Integrated bleed resistors on the outputs
• 3.3 or 5.5V CMOS input logic level
• 20MHz data shift clock frequency
• HVCMOS technology for high performance
• Very low quiescent power dissipation (-10µA)
• Low parasitic capacitance
• DC to 50MHz small signal frequency response
• CMOS logic circuitry for low power
• Excellent noise immunity
• Cascadable serial data register with latches
• Flexible operating supply voltages
