说明

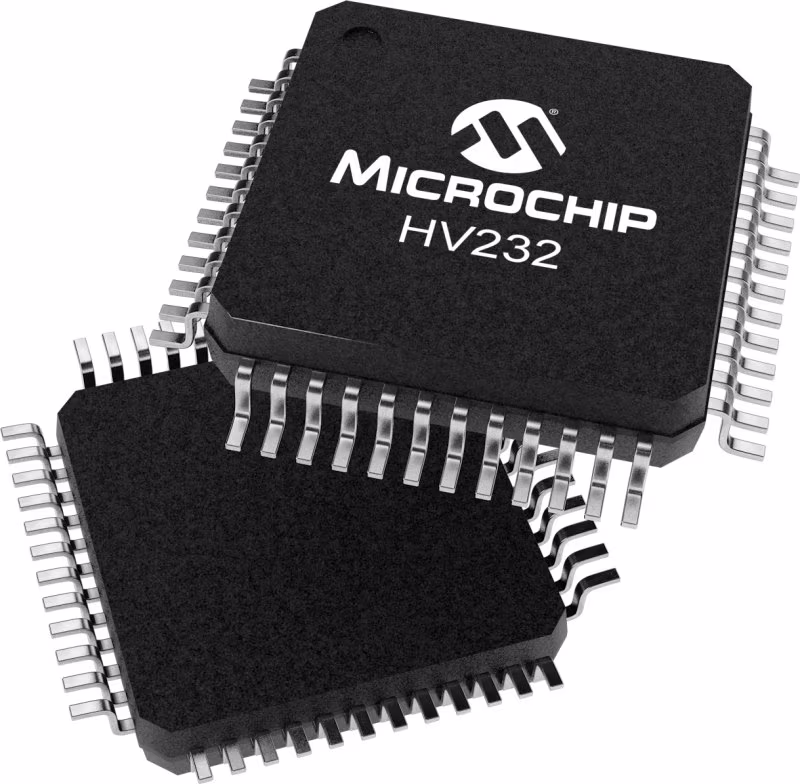

HV232是一种低电荷注入8通道、高电压、带泄放电阻器的模拟开关集成电路（IC）。该设备可用于需要由低电压控制信号控制的高电压切换的应用中，例如超声成像和打印机。泄放电阻器消除了电容负载（如压电换能器）上产生的电压。输入数据被移位到8位移位寄存器中，然后该寄存器可以被保持在8位锁存器中。为了减少任何可能的时钟馈通噪声，锁存使能（LE）应保持高电平，直到所有位都被计时。该开关使用HVCMOS®技术，结合了高压双边DMOS开关和低功率CMOS逻辑，以提供对高压模拟信号的有效控制。该IC适用于高压电源的各种组合，例如VPP/VNN:+50V/â150V或+10V/à100V。

特性

• HVCMOS® technology for high performance
• Very low quiescent power dissipation (10µA max.)
• Output on-resistance (22O typ.)
• Integrated bleed resistors on the outputs
• Low parasitic capacitances
• DC to 50MHz small signal frequency response
• -60dB typical output off isolation at 5.0MHz
• CMOS logic circuitry for low power
• Excellent noise immunity
• On-chip shift register, latch and clear logic circuitry
• Flexible high voltage supplies
