说明

HV2815是一款低谐波失真、低电荷注入、32X1:1高压模拟开关，仅带+5V偏置电源。所有开关通道都可以传递高达±100V的高压脉冲信号，但不能传递直流信号。它们用于需要通过低电压控制进行高电压切换的应用，如超声成像、压电换能器驱动器和打印机。

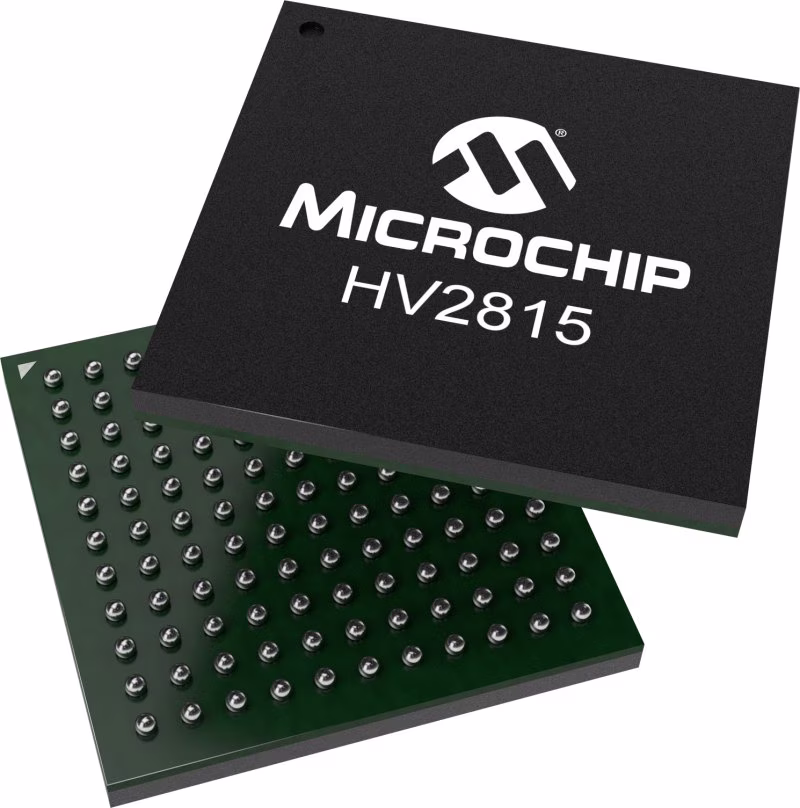

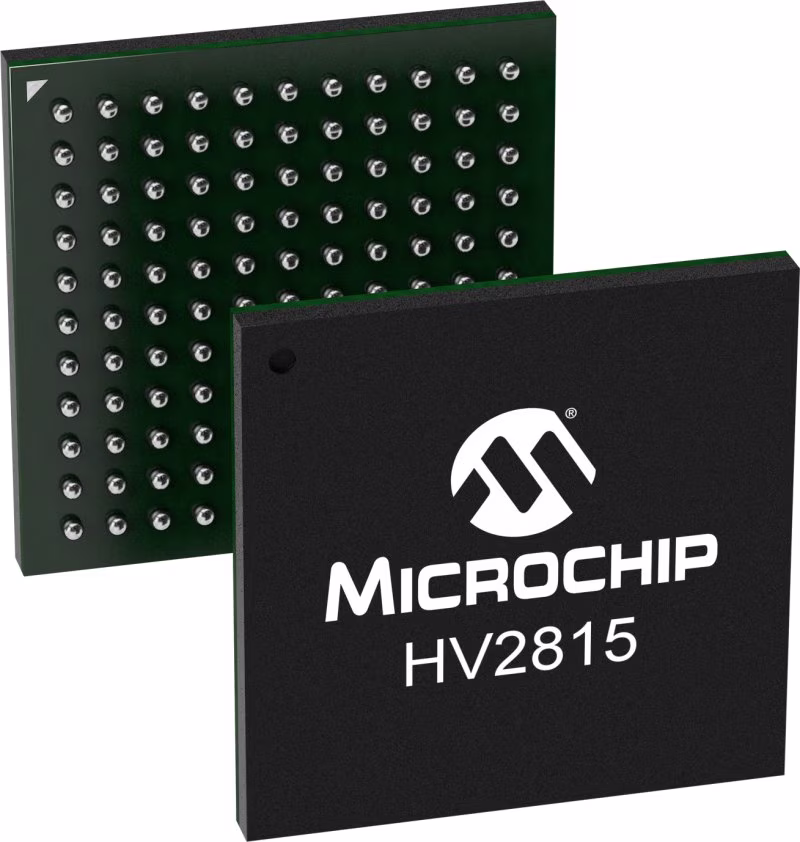

HV2815在121引线、10 mm x 10 mm TFBGA封装中具有2.9A峰值电流性能。32个开关的ON/OFF状态可以通过数字串行接口单独编程。该设备具有典型的6岛通电阻和用于小信号的50 MHz带宽。HV2815是引脚对引脚兼容微芯片先前发布的器件HV2070，除了偏置引脚。

HV2815在每个SW引脚上都没有泄放电阻器。

特性

• 32-Channel High-Voltage Analog Switch with Single +5V Bias Supply
• Single-Pole, Single-Throw (SPST) Individual Switching
• +/-100V Passing Signal
• 3.3V and 5V CMOS Input Logic Levels
• 66MHz Data Shift Clock Frequency
• Low-Parasitic Capacitance
• Low-Harmonic Distortion
• DC-50MHz Analog Small-Signal Frequency
• Excellent Noise Immunity
• -70dB Typical Off Isolation at 5MHz
• Cascadable Serial Data Register with Latches
• No Integrated Bleed Resistors on the Outputs
