说明

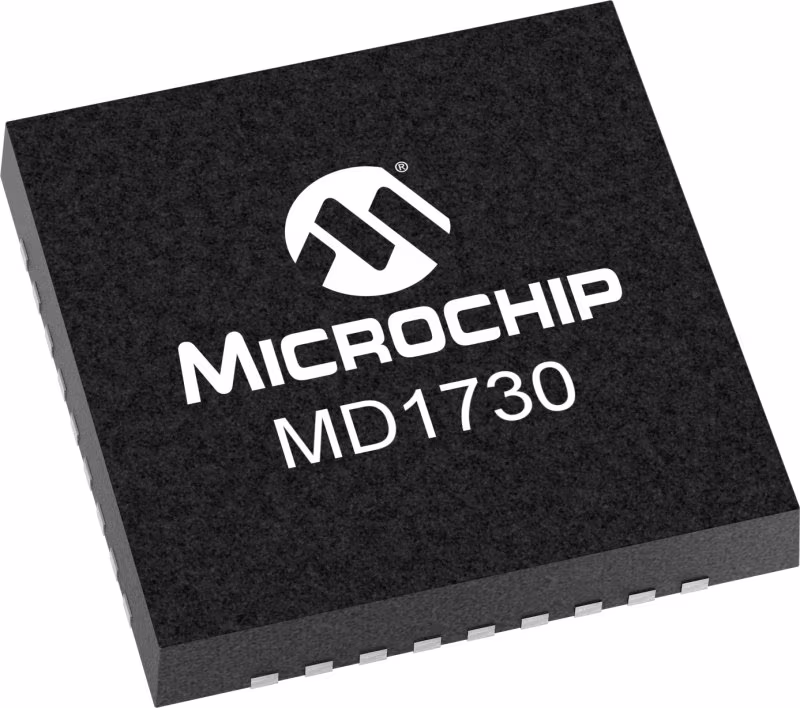

MD1730是一款具有集成波束形成器的8通道超低相位噪声连续波发射机。它是为需要高性能连续波多普勒模式的医学超声成像系统而设计的。MD1730具有专用信号路径，设计用于将输出的相位噪声降至最低。此外，它还具有高速SPI接口，可实现CW波束形成功能。MD1730的输出可以高达±8V，每个输出都有一个单独的可编程相位延迟。此外，通过对内部分频器寄存器进行编程，MD1730可以从单个时钟源输出不同的CW频率。例如，当输入时钟频率为160MHz并且分频器被设置为16时，可以获得5MHz的输出CW频率，相位延迟步长为6.25ns，这转化为11.25度的角分辨率。

特性

• • CW Output ±1V to ±8Vp-p with Low RON
• • -160 dbc/Hz Ultra-Low Phase Noise at 1 kHz Offset and 5 MHz
• • 8-Bit Programmable Per-Channel Beamforming Phase Delay
• • 8-Bit Programmable Dividers for CW Frequency with Input Clock Frequency up to 250 Mhz
• • Input Clock Compatible with LVDS/SSTL or Single-Ended LVCMOS
• • LVCMOS 2.5V Logic for the Control I/O pins
• • Fast SPI Interface Supports up to 200 MHz
• • SPI Interface Supports Daisy Chaining and Broadcasting Modes
