说明

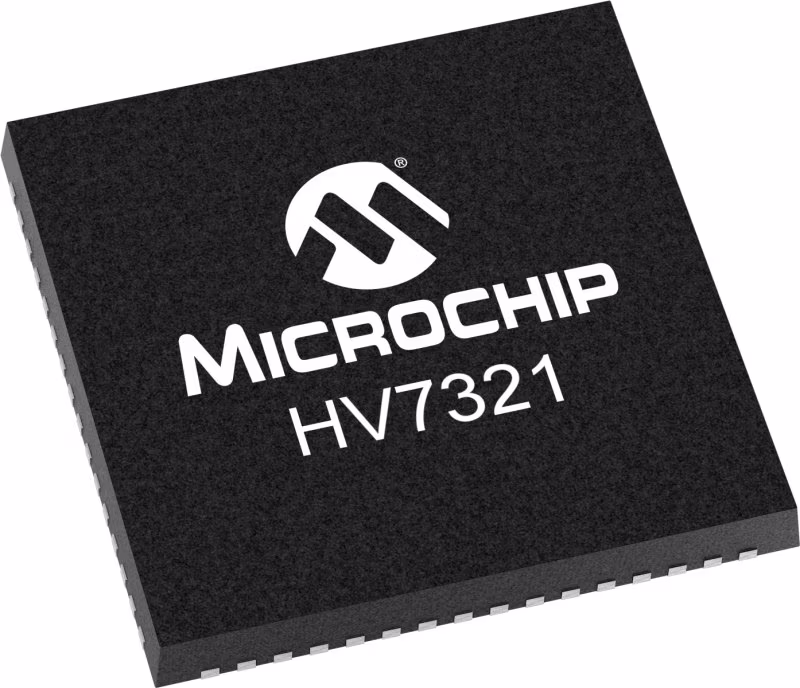

HV7321是一款4通道、5电平超声波发射器，内置T/R开关、输出保护二极管和箝位二极管。HV7321可提供高达±2.5A的电流，输出电压摆动可高达±80V。HV7321同时支持透明和重新计时模式。重新定时的时钟频率可以支持高达220MHz的频率。重新定时功能有助于减少由驱动场可编程门阵列（FPGA）引入的输出抖动。

HV7321有两种不同的CW传输模式，CW模式0和CW模式1。在CW模式0（模式=0，PWS=0）中，VPP1和VNN1轨道用于CW传输。输出电流在CW模式-0中减小。在CW模式1中，HV7321接受外部CW波束形成器的输出作为CW源。HV7321与LVCMOS 2.5V/.3V输入兼容，可以直接与FPGA接口。HV7321有9毫米x 9毫米64引脚VQFN封装。

特性

• -44 dB Single-Cycle Pulse-Inversion Second Harmonic Distortion (HD2) at 5 MHz
• Output Voltage up to ±80V
• ±2.5A Peak Output Current
• ±300 mA Current from VPP1/VNN1 in CW Mode-0
• Integrated T/R Switch & RX Damper Switch
• Bleeder Switches Achieve True Zero during RTZ
• Supports Both Transparent and Re-Timing Mode
• Re-Timing Clock Frequency Supports up to 220 MHz
• Built-In Output Protection Diodes and Clamp Diodes
• +2.5/+3.3V Input Logic Compatible
• Built-In CW Switches to Pair with External CW Transmitters (CW Mode-1)
• 9 mm x 9 mm 64-Lead VQFN Package
