说明

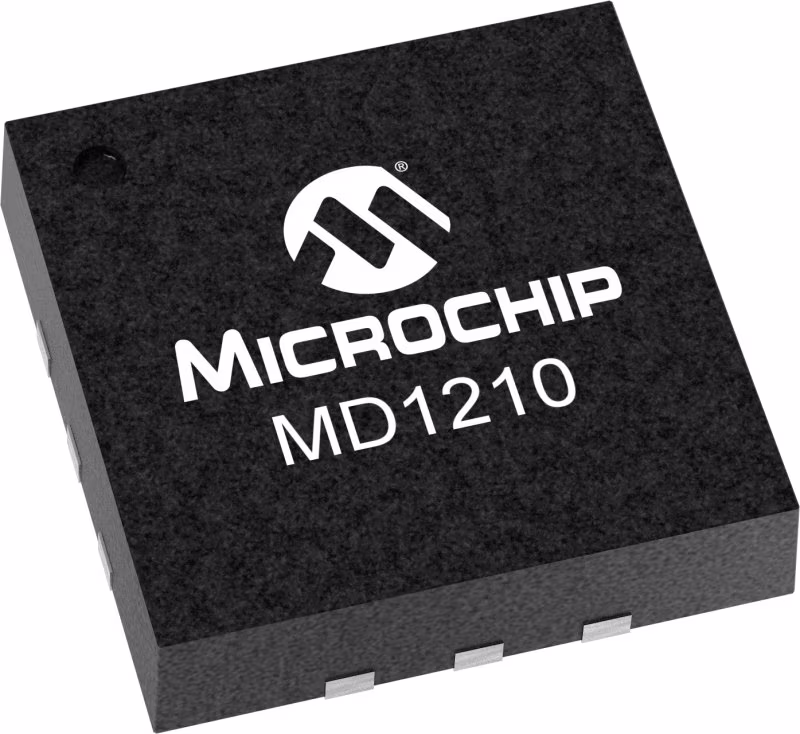

MD1210是一款高速双MOSFET驱动器。它被设计用于驱动高压P和N沟道MOSFET晶体管，用于医疗超声和其他需要高输出电流的电容负载应用。MD1210的高速输入级可以在1.2V到5.0V的逻辑接口上工作，最佳工作输入信号范围为1.8V到3.3V。自适应阈值电路用于将电平转换器开关阈值设置为输入逻辑0和逻辑1电平的平均值。即使驱动器发出双极信号，输入逻辑电平也可以接地为基准。电平转换器使用专有电路，提供直流耦合和高速操作。VDD1、VDD2和VH应连接到正电源电压，并且VSS1、VSS2和VL应连接至0V或接地。GND引脚是逻辑控制输入信号数字接地。输出级的峰值电流高达±2.0A，这取决于所使用的电源电压和负载电容。OE引脚具有双重用途。首先，其逻辑H电平用于计算通道输入电平转换器的阈值电压电平。其次，当OE为低时，输出被禁用，A输出为高，B输出为低。这有助于对AC耦合电容器进行适当的预充电，该AC耦合电容可以在外部PMOS和NMOS晶体管对的栅极驱动电路中串联使用。

特性

• 6ns rise and fall time with 1000pF load
• 2.0A peak output source/sink current
• 1.2V to 5.0V input CMOS compatible
• 4.5V to 13V single positive supply voltage
• Smartlogic threshold
• Low jitter design
• Two matched channels
• Outputs can swing below ground
• Low inductance package
• Thermally-enhanced package
