说明

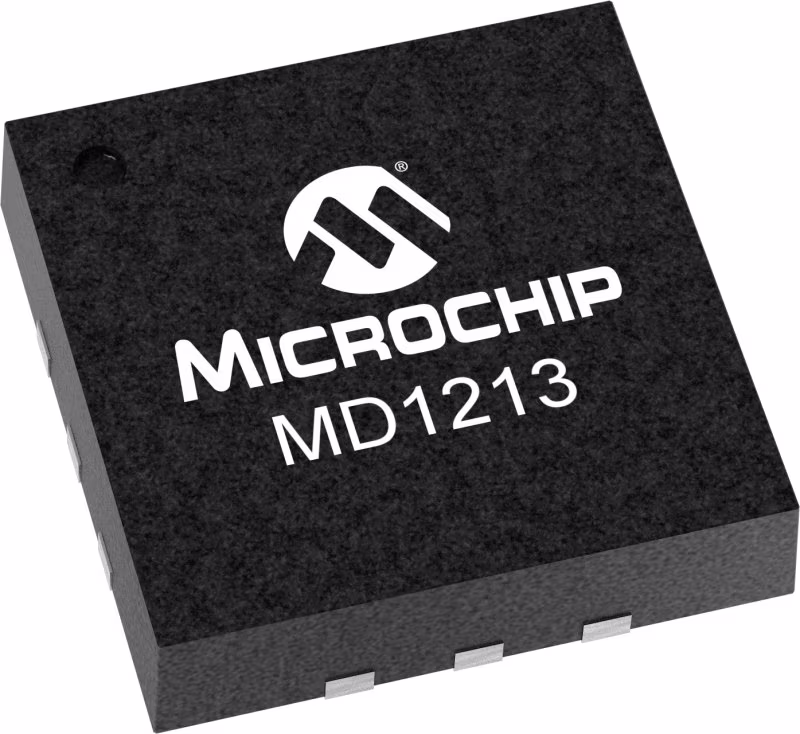

MD1213是一款高速双MOSFET驱动器。它被设计用于驱动高压P和N沟道MOSFET晶体管，用于医疗超声和其他需要高输出电流的电容负载应用。MD1213的高速输入级可以在1.8到5.0V的逻辑接口中工作，最佳工作输入信号范围为1.8到3.3V。自适应阈值电路用于将电平转换器开关阈值设置为输入逻辑0和逻辑1电平的平均值。即使驱动器发出双极信号，输入逻辑电平也可以接地为基准。电平转换器使用专有电路，提供直流耦合和高速操作。MD1213的输出级具有独立的电源连接，使得输出信号L和H电平能够独立于用于电路的大部分的电源电压来选择。例如，输入逻辑电平可以是0和1.8V，控制逻辑可以由+5.0到-5.0V供电，并且输出L和H电平可以在-5.0到+5.0V的范围内的任何地方变化。输出级的峰值电流高达±2.0A，这取决于所使用的电源电压和负载电容。OE引脚具有双重用途。首先，其逻辑H电平用于计算通道输入电平转换器的阈值电压电平。其次，当OE为低时，输出被禁用，A输出为高，B输出为低。这有助于对AC耦合电容器进行适当的预充电，该AC耦合电容可以在外部PMOS和NMOS晶体管对的栅极驱动电路中串联使用。

特性

• 6.0ns rise and fall time with 1000pF load
• 2.0A peak output source/sink current
• 1.8 to 5.0V input CMOS compatible
• 4.5 to 13V total supply voltage
• Smart logic threshold
• Low jitter design
• Two matched channels
• Outputs can swing below ground
• Low inductance package
• Thermally-enhanced package
