说明

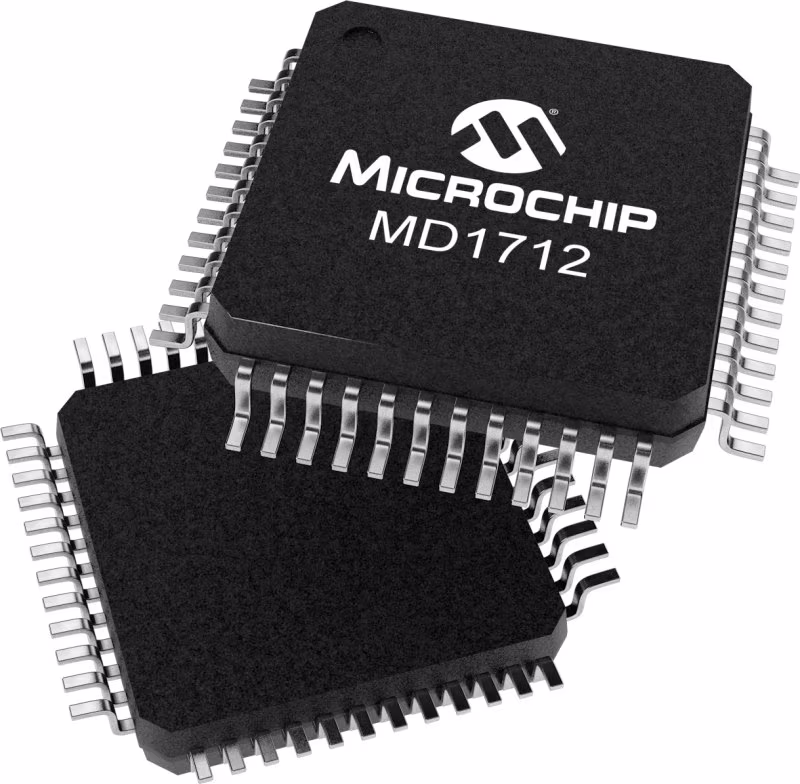

MD1712是一款双通道、五电平、高电压、高速发射机驱动器集成电路。它专为医学超声成像应用而设计，但也可用于金属探伤、无损检测（NDT）和驱动压电换能器。MD1712是一种具有低阻抗MOSFET栅极驱动器的双通道逻辑控制器电路。有两组控制逻辑输入，一组用于通道A，一组为通道B。每个通道由三对MOSFET栅极驱动器组成。这些驱动器的设计符合TC6320的驱动器要求。MD1712驱动六个TC6320。每对由一个N沟道和一个P沟道MOSFET组成。它们被设计成具有相同的阻抗，并且可以提供超过2.0安培的峰值电流。

特性

• Drives two ultrasound transducer channels
• Generates five-level waveform
• Drives 12 high voltage MOSFETs
• ±2.0A source and sink peak current
• Up to 20MHz output frequency
• 12V/ns slew rate
• ±3.0ns matched delay times
• Second harmonic is less than -40dB
• Two separate gate drive voltages
• 1.8 to 3.3V CMOS logic interface
