说明

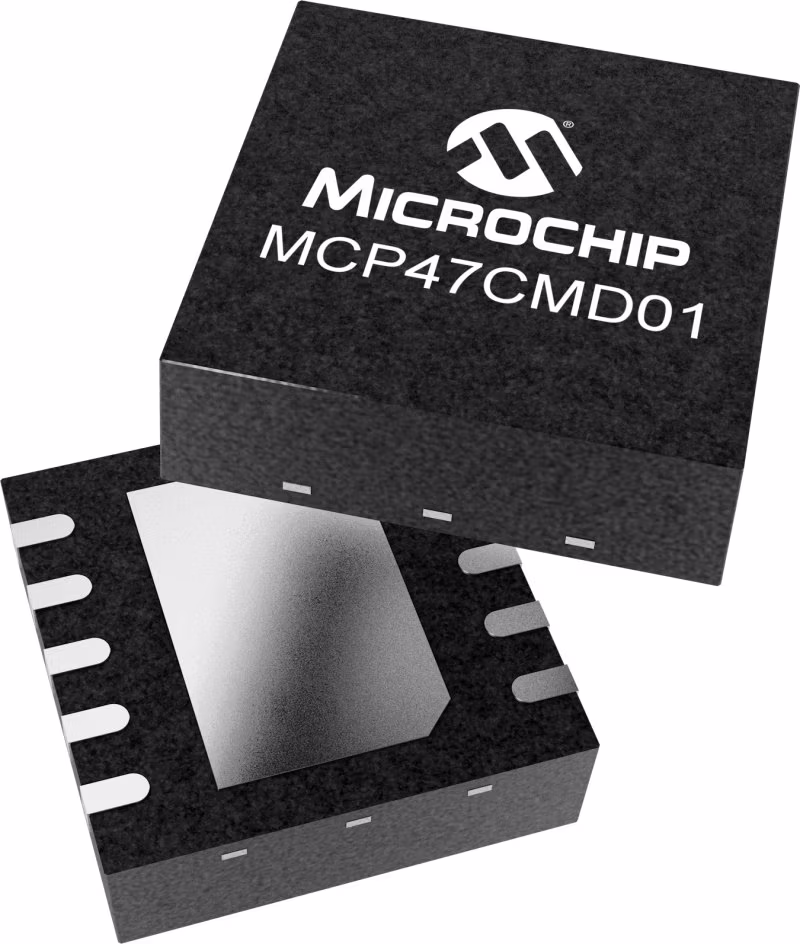

MCP47CMD01是一款单通道、8位缓冲电压输出数模转换器（DAC），带有MTP存储器和I²C兼容串行接口。该器件提供四种不同的电压参考选项：器件VDD、外部VREF（缓冲或非缓冲）和内部带隙。它提供了.1 LSB积分非线性（INL），具有低功耗和4µs的快速稳定时间。该设备集成了MTP存储器，每个特定寄存器最多可写入32次。它适用于消费者和工业应用，如设定点或偏移微调、传感器校准、电机控制应用等。

对于不同的分辨率和输出通道数量，请查看我们在MCP47CMDxx系列中的其他部件。

特性

Voltage Reference Options
• Device VDD
• External VREF (buffered or unbuffered)
• Internal Bandgap (1.214V typ)

Output Gain Options:
• Unity (1x)
• 2x (when not using internal VDD as voltage source)

Power Down Modes
• Disconnects output buffer (High Impedance)
• Selection of VOUT pull-down resistors (100 kΩ or 1 kΩ)

Operating Voltage
• Full Specifications 2.7V to 5.5V
• Reduced Device Specifications 1.8V to 2.7V

Packages
• 16 Lead QFN (3mm x 3mm)
• 10 Lead DFN (3mm x 3mm)
• 10 Lead MSOP
