说明

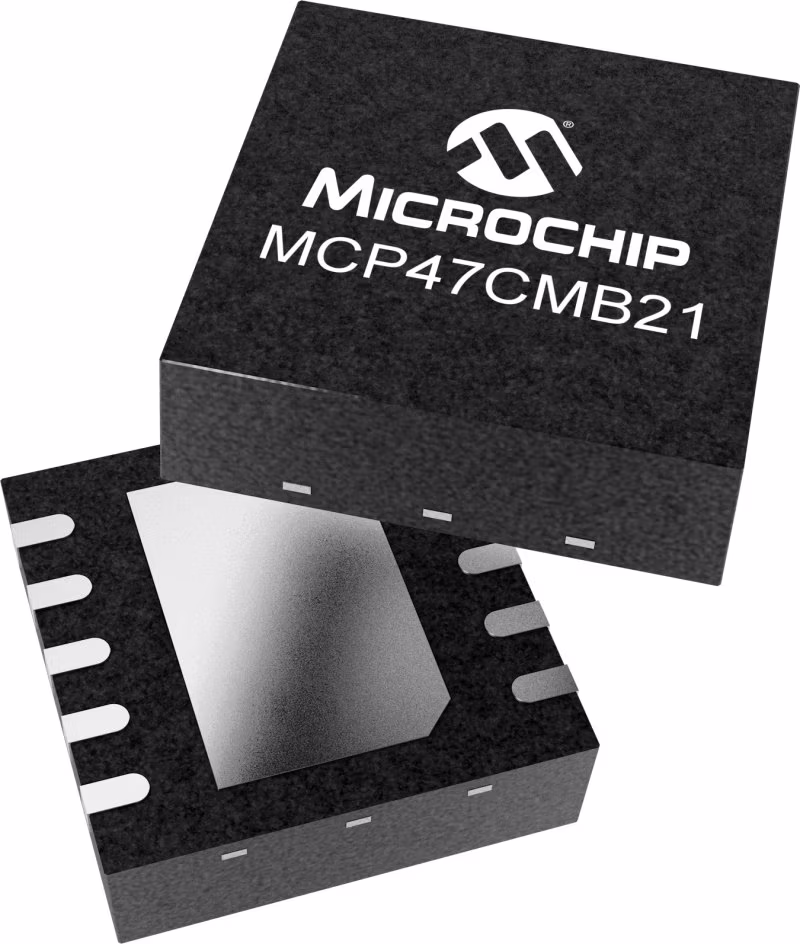

MCP47CMB21是一款单通道、12位缓冲电压输出数模转换器（DAC），带有MTP存储器和I²C兼容串行接口。该器件提供四种不同的电压参考选项：器件VDD、外部VREF（缓冲或非缓冲）和内部带隙。它提供1个LSB积分非线性（INL），具有低功耗和16µs的快速稳定时间。该设备集成了MTP存储器，每个特定寄存器最多可写入32次。它适用于消费者和工业应用，如设定点或偏移微调、传感器校准、电机控制应用等。

对于不同的分辨率和输出通道数量，请查看我们在MCP47CMBxx系列中的其他部件。

特性

• 12-Bit Resolution
• I²C Interface
• Operating Voltage Range: 2.7V to 5.5V
• 1 LSB Integral Nonlinearity (INL) Specification
• Fast Settling Time: 16 µs (typ)
• Nonvolatile Memory (MTP) size: 32 locations
• Power-on/Brown-out Reset (POR/BOR) Protection
• DAC Voltage Reference Options:
• Device VDD
• External VREF (buffered or unbuffered)
• Internal Band gap (1.227V typical)
• Packages Types :
• 16-lead 3 x 3 QFN, 10-lead MSOP,10-lead 3 x 3 DFN
• Temperature: -40°C to +125°C
