说明

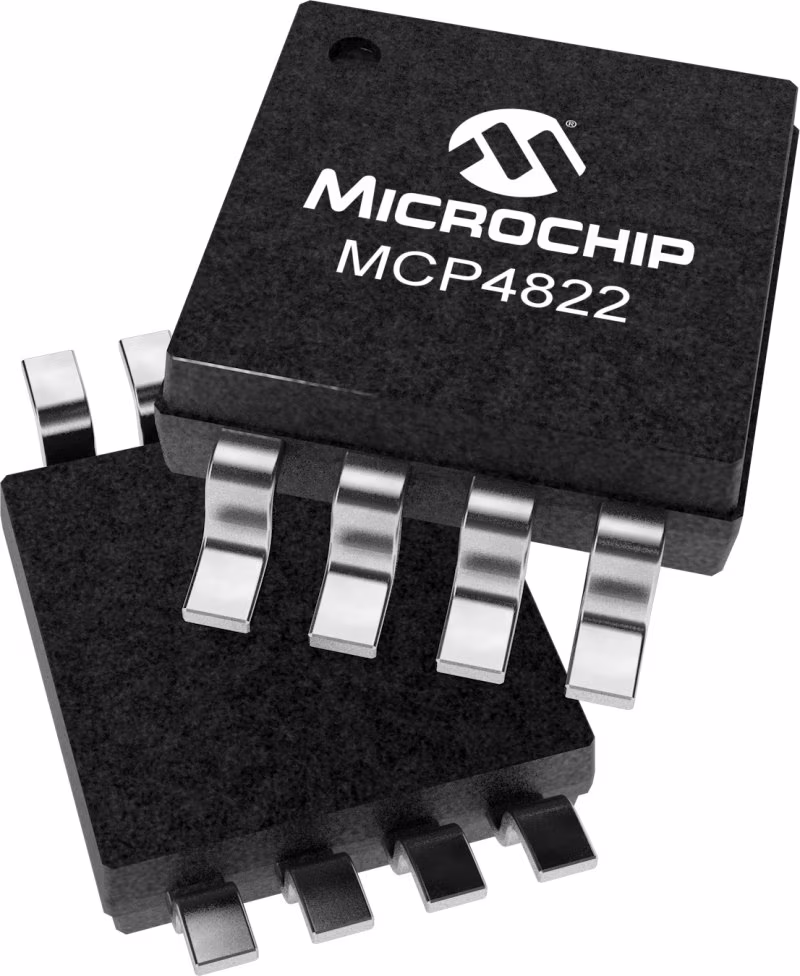

MCP4822是一个具有内部参考电压的双通道12位数模转换器（DAC）。该设备具有高精度和低功耗，有多种封装可供选择。通过使用SPI协议的简单串行接口实现与设备的通信。该设备是MCP4802/MCP4812/MCP4822产品系列的一部分，该产品系列是带内部参考电压（VREF）的双通道8位/10位/12位DAC。这些设备提供了非常高的精度和低噪声性能，并且适用于消费者和工业应用，例如设置点控制、偏移调整和传感器校准应用。低功耗和小封装选项使这些设备对许多便携式和电池供电的应用非常有吸引力。如果需要一个输出，则可以使用MCP4801/481/4821单通道产品系列。

特性

• 12-bit Resolution
• Dual Channel Voltage Output
• 2.7V to 5.5V Operation
• Operating Current 415 µA (typ)
• Internal Voltage Reference 2.048V
• Selectable Unity or 2x Gain Output
• INL ±2 LSB (typ)
• DNL ±0.75 LSB (max)
• Output Settling Time 4.5 µs
• SPI Interface
• 8-pin PDIP, SOIC, MSOP packages
• Temperature Range -40°C to +125°C
• AEC-Q100 Grade 1 qualified
