说明

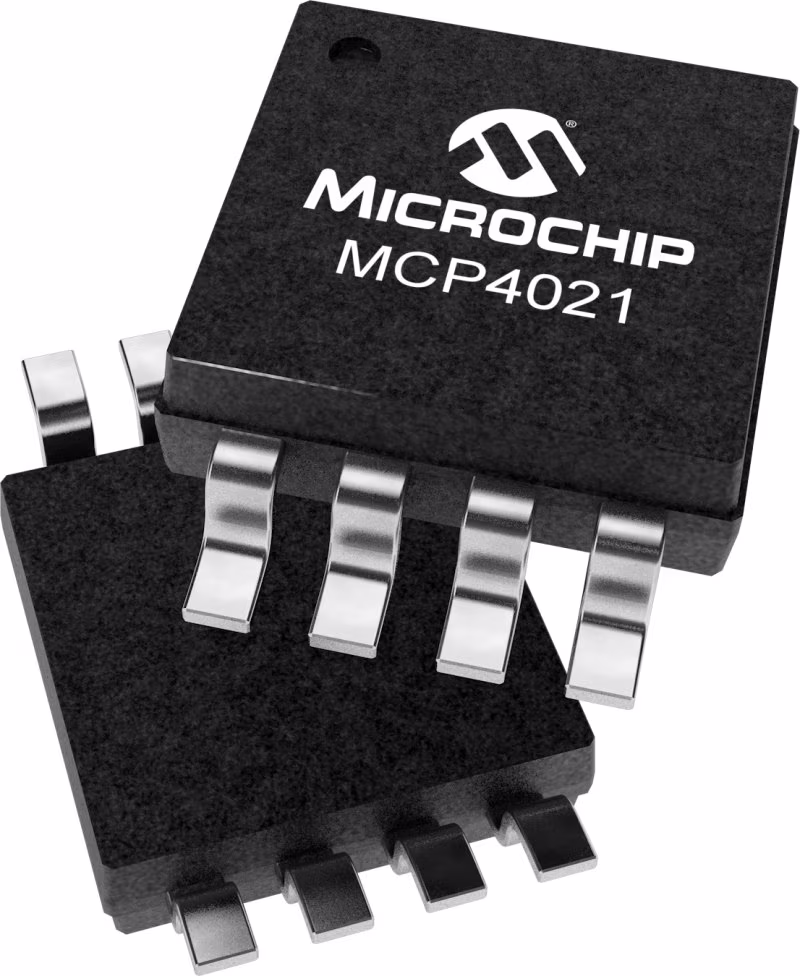

MCP402X设备是非易失性的6位（64步）数字电位计，通过简单的上/下串行接口进行编程/重新编程。MCP402X设备提供了多种配置，简化了设计，同时最大限度地降低了成本、封装尺寸和引脚数量。MCP4021设备提供分压器（电位计），所有端子均位于引脚上。MCP4022是一款真正的变阻器，电阻器的两个节点都在引脚上可用。MCP4023设备提供一个分压器（电位计），其一端接地。MCP4024设备是变阻器模式设备，电阻器的一端接地。这些设备提供WiperLock™技术，允许用户无限制地重新编程和锁定雨刮器设置。这对于需要工厂修整或重新校准的设备非常有用。MCP402x系列设备的电阻值分别为2.1k岛、5k岛、10k岛和50k岛。这些设备由单个2.7-5.5V电源供电，在静态运行时消耗小于1µa。

特性

• NonVolatile Digital Potentiometer in SOT-23 packages
• 64 Taps: 63 Resistors with Taps to VSS and VDD
• Simple Up/Down (U/D) Protocol
• Automatic Recall of Potentiometer Wiper Settings
• Resistance Values: 2.1kΩ, 5kΩ, 10kΩ, 50kΩ
• Absolute (Rheostat): <100 ppm (typ.)
• Ratiometric (Potentiometer): <10 ppm (typ.)
• Low Wiper Resistance: 70Ω (typ.)
• WiperLock™ Technology to Secure the EEPROM
• Low-Power Operation: 1µA Max Static Current
• Wide Operating Voltage: 2.7V to 5.5V
• Extended Temperature Range: -40°C to +125°C
