Microchip微芯 MCP1501 产品介绍

2026-04-14 0次

说明

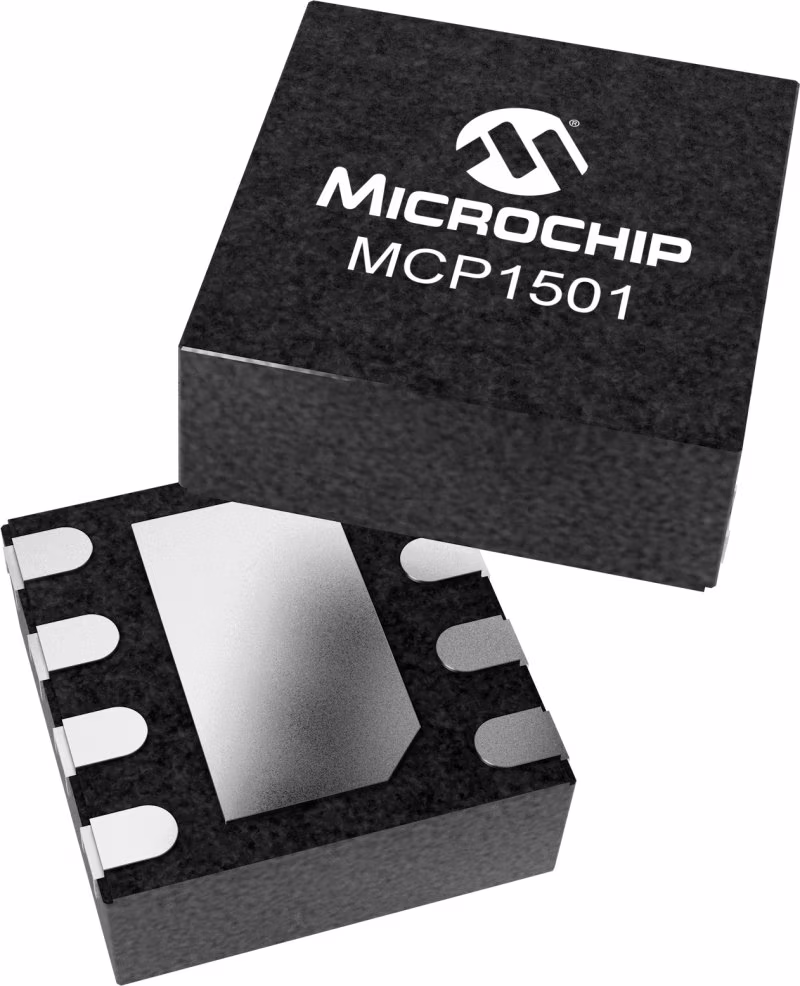

MCP1501是一款高精度缓冲电压基准，初始精度为0.10%，有10种电压选项可供选择。MCP1501是基于低漂移带隙的基准，并且使用基于斩波器的放大器，该放大器显著降低漂移并提供高电流输出。MCP1501有非常小的2x2 WDFN封装，以及SOT-23和SOIC封装。SOT-23包装为AEC-Q100汽车合格产品。

特性

Maximum Temperature Coefficient: 50 ppm/°C from -40°C to +125°C

Initial Accuracy: 0.10%

Operating Temperature Range: -40 to +125°C

Line Regulation: 50 ppm/V maximum

Load Regulation: 40 ppm/mA maximum

Low Typical Operating Current: 140 µA

Output Noise (.1 Hz to 10 kHz): 30 µVRMS

Packages: 8L 2x2 WDFN, 6L SOT-23, 8L SOIC

AEC-Q100 qualified, Grade 1 (Only SOT-23 package is automotive qualified)

1.024V
1.250V
1.800V
2.048V
2.500V
3.000V
3.300V
4.096V
4.500V
5.000V

参数

类型	描述
Max Load Current (mA)	20
Initial Accuracy (max%)	0.1
Vcc Range Min (V)	1.65
Vcc Range Max (V)	5.5
VIN Max (V)	5.5
VOUT	1.024V, 1.250V, 1.800V, 2.048V, 2.500V, 3.000V, 3.300V, 4.096V, 4.500V, 5.000V
Output Current Min	-20mA
Output Current Max	20mA
Noise (µV) rms	30
Temperature Coefficient (ppm/°C)	50
