说明

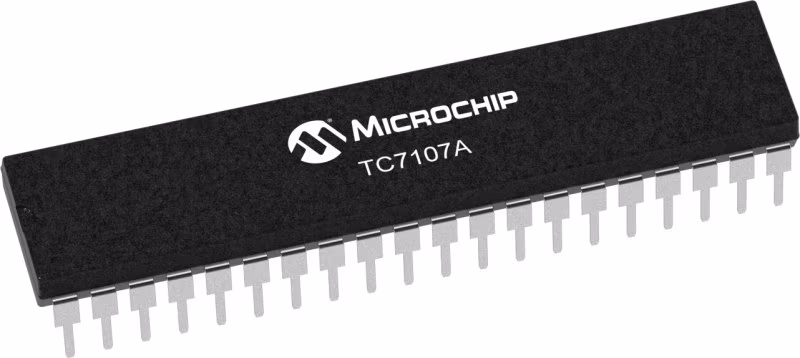

TC7107A 3½位LED直接显示驱动模数转换器允许升级现有的基于TC7107的系统。每个设备都有一个精度参考，最高温度系数为20ppm/°C。与类似的3½位转换器相比，这意味着改进了4到7倍。现有的基于TC7107的系统可以在不改变外部无源元件值的情况下进行升级。TC7107A直接驱动公共阳极发光二极管（LED）显示器，每个节段8mA。一个低成本、高分辨率的指示仪表只需要一个显示器、四个电阻器和四个电容器。TC7107A将线性误差减少到小于1个计数。翻转误差（大小相等但极性相反的输入信号的读数差异）低于±1计数。高阻抗差分输入提供1pA的漏电流和10¹²欧姆输入阻抗。差分参考输入允许对欧姆或桥式传感器测量进行比率测量。15µVp-p噪声性能保证了出色的读数。自动归零循环保证零伏输入时显示读数为零。

特性

• 20ppm/°C Typical
• Drives LED Display Directly
• Guaranteed Zero Reading with Zero Input
• Low Noise for Stable Display
• Auto-Zero Cycle Eliminates Need for Zero Adjustment
• True Polarity Indication for Precision Null Applications
• High Impedance CMOS Differential Inputs: 1012 Ohm
• Differential Reference Inputs Simplify Ratiometric Measurements
• Low Power Operation: 10mW
