说明

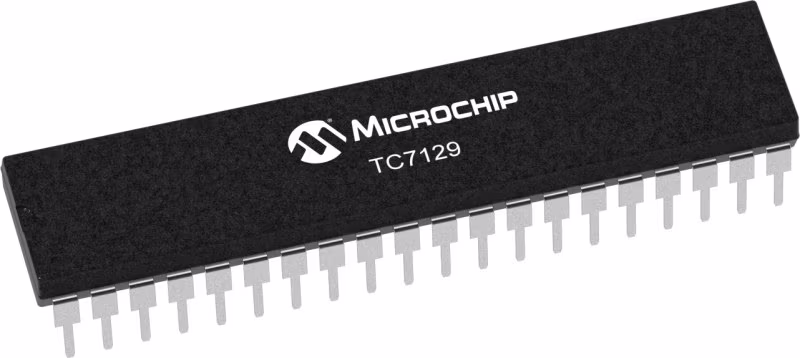

TC7129是直接驱动多路复用液晶显示器（LCD）的4-1/2位模数转换器（ADC）。TC7129 ADC采用高性能、低功耗CMOS制造，专为高分辨率、电池供电的数字万用表应用而设计。传统的双斜率A/D转换方法通过连续积分技术得到了增强，产生的读数准确度超过满刻度的0.005%，分辨率降至每计数10µV。TC7129包括对万用表应用非常重要的功能。它检测并指示电池电量不足的情况。连续性输出驱动显示器上的信号器，并可与外部驱动器一起使用以发出声音警报。超量程和欠量程输出以及量程变化输入提供了创建自动测距仪器的能力。对于快照读数，TC7129包括锁存和保持输入，以冻结当前读数。这种功能组合使TC7129成为全功能万用表和数字测量应用的理想选择。

特性

• Count Resolution: ±19,999
• Resolution on 200 mV Scale: 10 µV
• True Differential Input and Reference
• Low Power Consumption: 500 µA at 9V
• Direct LCD Driver for 4-1/2 Digits
• Low Battery Indicator, and Continuity Indicator
• Overrange and Underrange Outputs
• Range Select Input: 10:1
• High Common Mode Rejection Ratio: 110 dB
• External Phase Compensation Not Required
