说明

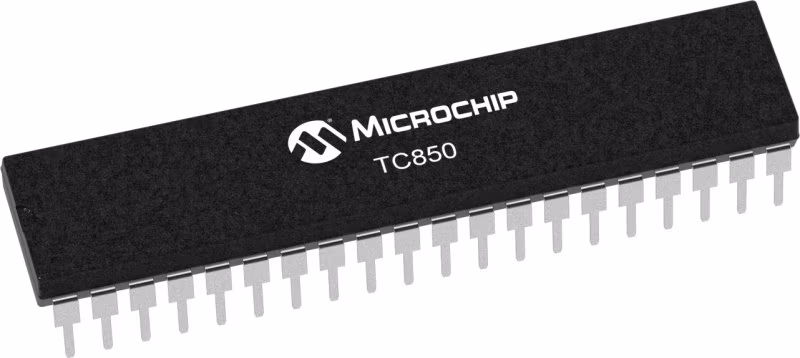

TC850是一款单片CMOS模数转换器（ADC），分辨率为15位加号。它将斩波稳定缓冲器和积分器与独特的多斜率积分技术相结合，提高了转换速度。结果是，与之前的15位单片集成ADC相比，速度提高了16倍（从每秒2.5次转换到每秒40次）。只需要一个电压参考和几个非关键无源元件就可以形成一个完整的15位加号ADC。CMOS处理为TC850提供高阻抗差分输入。输入偏置电流通常只有30pA，允许与传感器直接接口。每最低有效位（LSB）100µV的输入灵敏度消除了对精密外部放大器的需求。内部放大器自动调零，保证数字输出为零，模拟输入为0V。转换可以连续执行，也可以根据命令执行。在±5V电源下工作，TC850仅消耗20mW。它封装在40引脚塑料或陶瓷双列直插式封装（DIP）和44引脚塑料引线芯片载体（PLCC）表面安装封装中。

特性

• 15-bit Resolution Plus Sign Bit
• Up to 40 Conversions per Second
• Monotonic
• High Noise Immunity
• Auto-Zeroed Amplifiers Eliminate Offset Trimming
• Wide Dynamic Range: 96dB
• Low Input Bias Current: 30pA
• Low Input Noise: 30µVp-p
• Sensitivity: 100µV
• Flexible Operational Control
• Continuous or On-Demand Conversions
• Data Valid Output
• ± 5V Power Supply Operation, 20mW
