说明

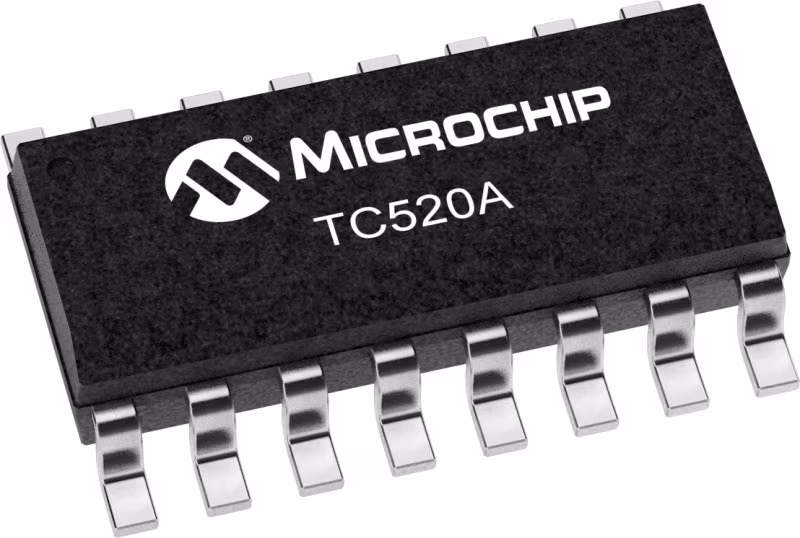

TC520A串行接口适配器为Microchip的TC500/500A/510/514系列双斜坡集成A/D转换器提供逻辑控制。它直接管理C500转换器相位控制信号A、B和CMPTR，从而降低主机处理器任务负载和软件复杂性。与TC520A的通信是通过3线串行端口完成的。关键的转换器操作参数是可编程的，以实现完全的用户灵活性。当CE输入变低时，启动数据转换。转换后的数据（加上超量程和极性位）保存在18位移位寄存器中，直到处理器读取，或者直到下一次转换完成。数据可以在任何时间、以用户喜欢的任何速率从TC520A中计时出来。在每个转换周期开始时，数据有效（DV）输出被驱动为有效，指示18位移位寄存器更新刚刚完成。该信号可以由处理器轮询，或者可以用作数据准备中断。TC520A时基可以从高达6MHz的外部频率源获得；或者可以从其自身的外部晶体进行操作。它需要一个5V逻辑电源，功耗小于7.5mW。

特性

• Converts TC500/500A/510/514 to Serial Operation
• Programmable Conversion Rate and Resolution for Maximum Flexibility
• Supports up to 17 Bits of Accuracy Plus Polarity Bit
• Low Power Operation: Typically 7.5mW
• Polled or Interrupt Mode Operation
• 14-Pin PDIP or 16-Pin SOIC Packages
