说明

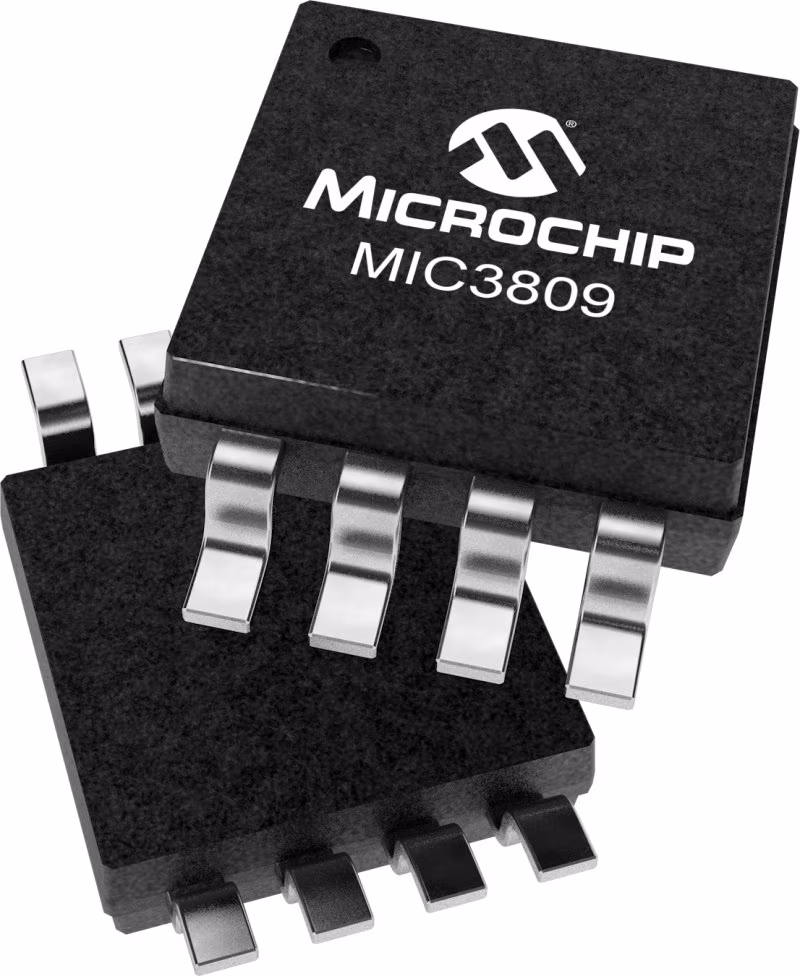

MIC3808和MIC3809是一系列互补输出推挽式PWM控制IC，具有高速和低功耗的特点。MIC3808/9是电信级（36V至75V）隔离降压DC/DC转换应用的理想选择，这些应用需要高输出电流、小尺寸和高效率。MIC3808/9的双端推挽架构比单端拓扑结构更有效地利用了变压器，从而实现了更小尺寸的DC/DC解决方案。此外，异相推挽拓扑允许更高的有效占空比，减少输入和输出纹波以及外部组件上的应力。两个输出之间的死区时间可在60ns至200ns之间调节，将每个输出级的占空比限制在50%以下。MIC3808/9基于低功耗、高速BiCMOS工艺。130µA的启动电流和1mA的运行电流减小了启动电路的尺寸，即使在轻负载下也能实现高效率。高速内部4MHz误差放大器允许MIC3808/9操作高达1MHz。MIC3808具有12.5V的开启阈值，而MIC3809具有4.3V的较低开启阈值。这两种设备都有SOP-8和MSOP-8封装选项，操作范围为-40°C至+85°C。

特性

• Dual output drive stages in push-pull configuration
• Leading edge current-sense blanking
• 130µA typical start-up current
• 1mA typical run current
• Operation to 1MHz
• Internal soft start
• On-chip error amplifier with 4MHz gain bandwidth product
• On-chip VDD clamping
• Output drive stages capable of 500mA peak source current, 1A peak sink current
