说明

MIC2169B是一款高效、易于使用的500kHz PWM同步降压控制IC，安装在小型MSOP-10 ePad封装中。它允许以最小的外部组件数量和成本实现紧凑的DC/DC解决方案。该设备具有高输出驱动器能力，可驱动高达30A的负载。

MIC2169B在3V至14.5V的输入电压范围内工作，无需任何额外的偏置电压。输出电压可以精确地调节到0.8V。自适应全N沟道MOSFET驱动方案允许在尽可能小的印刷电路板空间区域内的宽负载范围内的效率超过95%。

MIC2169B感测高侧N沟道MOSFET上的电流，消除了对昂贵且有损耗的电流感测电阻器的需求。电流限制精度由正温度系数保持，该系数跟踪R的增加_DS（上）外部MOSFET。内部浪涌电流限制数字软启动进一步节省了成本和空间。MIC2169B与MIC2169A相同，只是它支持预偏置负载。内部预偏置电路在输出端使用预偏置电压通电时可防止输出电压下降和反向电感器电流过大。

MIC2169B有10引脚MSOP和热性能10引脚ePad MSOP封装，结工作范围从-40°C到+125°C。

特性

• 3V to 14.5V input voltage range
• Adjustable output voltage down to 0.8V
• 500kHz PWM operation
• Up to 95% efficiency
• Output pre-biased protection
• Built-in 2.2? drivers to drive two N-Channel MOSFETs
• Adaptive gate drive increases efficiency
• Simple, externally-compensated voltage-mode PWM control
• Short minimum ON time of 30ns allowing very low duty cycle
• Fast transient response
• Adjustable current limit senses high-side N-Channel MOSFET current
• Hiccup mode short-circuit protection
• No external current-sense resistor
• Internal soft-start current source
• Dual function COMP and EN pin allows low-power shutdown

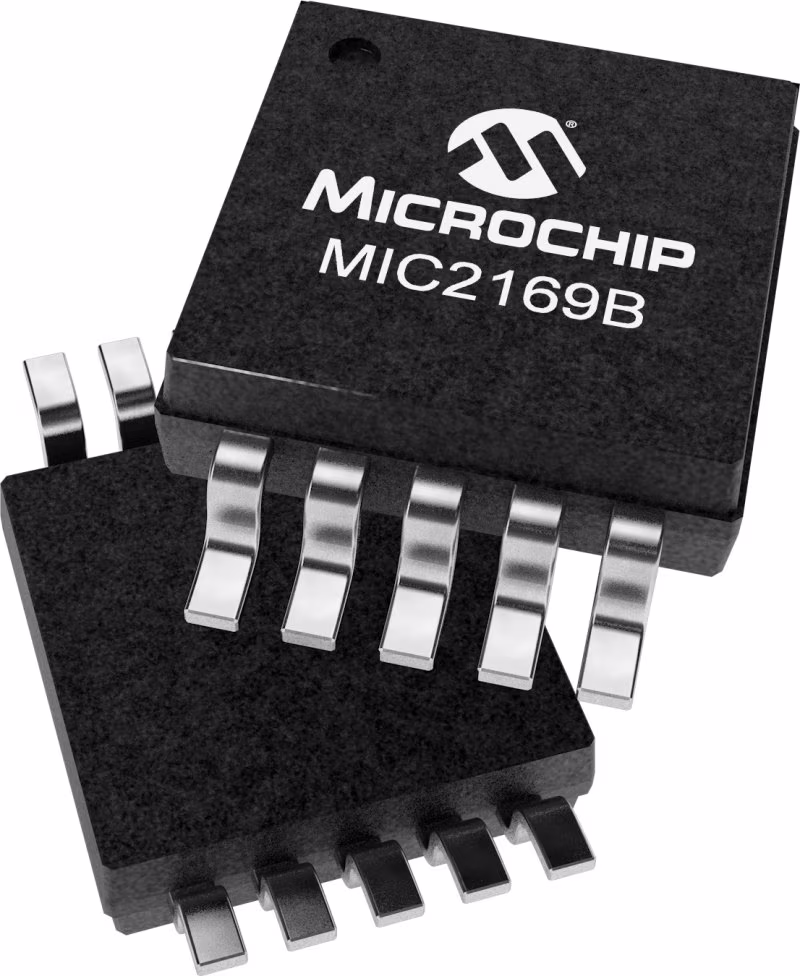

• Available in a small size 10-pin MSOP and 10-pin MSOP ePad package
