说明

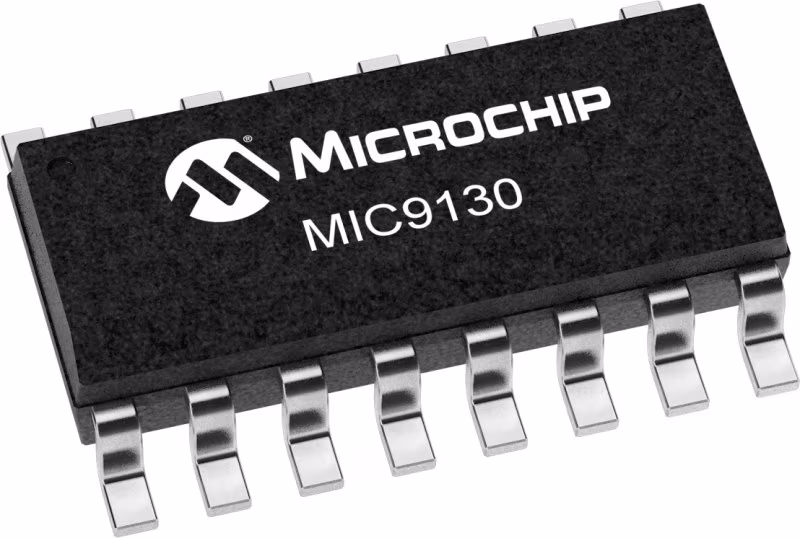

MIC9130是一款电流模式PWM控制器，可有效地将-48V电信电压转换为逻辑电平。MIC9130具有高电压启动电路，允许设备连接到高达180V的输入电压。高输入电压能力保护MIC9130免受电信系统中常见的线路瞬态的影响。它还通过集成几个外部组件来节省板空间并简化设计。MIC9130能够进行高速操作。通常，MIC9130可以控制栅极输出引脚上的低于25ns的脉冲宽度。它的内部振荡器可以工作在2.5MHz以上，通过同步可以获得更高的频率。MIC9130的高速操作是安全的，从电流感测到输出的34ns响应非常快，最大限度地减少了故障条件下的功耗。MIC9130允许设计高效电源。它可以在高输出电流下实现90%以上的效率。其低1.3mA静态电流即使在轻负载下也能实现高效率。MIC9130的最大工作循环为50%。有关需要高占空比的设计，请参阅MIC9131。MIC9130有16引脚SOP（小外形封装）。额定结温范围为-40°C至+125°C。

特性

• Input voltages up to 180V
• Internal oscillator capable of >2.5MHz operation
• Synchronization capability to 4MHz
• Current sense delay of 34ns
• Minimum pulse width <25ns
• 90% efficiency
• 1.3mA quiescent current
• 1µA shutdown current
• Soft-start
• Resistor programmable current sense threshold
• Selectable sort-start retry
• 4O sink, 12O source output driver
• Programmable under-voltage lockout
• Constant-frequency PWM current-mode control

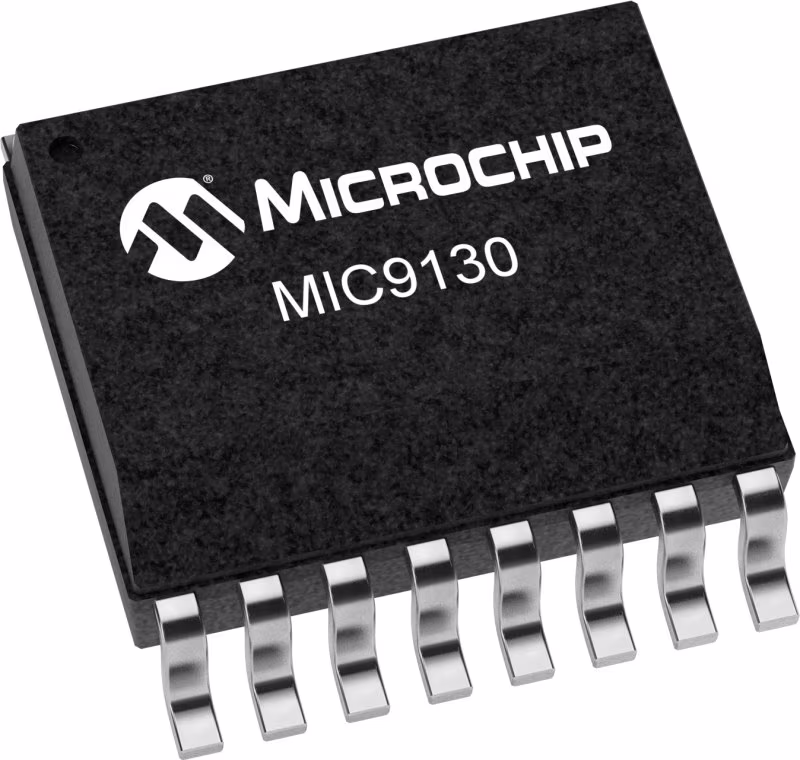

• 16-pin SOIC and 16-pin QSO
