说明

MIC2182是一种同步降压（降压）开关调节器控制器。全N通道同步架构和强大的输出驱动器允许高达20A的输出电流容量。PWM和跳跃模式控制方案允许在大范围的负载电流下效率超过95%，使其成为电池供电应用以及大电流分布式电源的理想选择。

MIC2182的工作电压为4.5V至32V，可在低压差条件下以86%的最大占空比工作。它还具有关闭模式，可将静态电流降至0.1µa。

MIC2182通过在PWM和跳跃模式之间自动切换，在宽输出电流范围内实现高效率。跳过模式操作使转换器能够通过关闭与PWM操作相关的电路，将空载电源电流从1.6mA降低到600µA，在轻负载下保持高效率。操作模式是根据输出负载条件在内部选择的。可以通过将PWM引脚拉低来消除跳过模式，从而减少噪声和RF干扰。

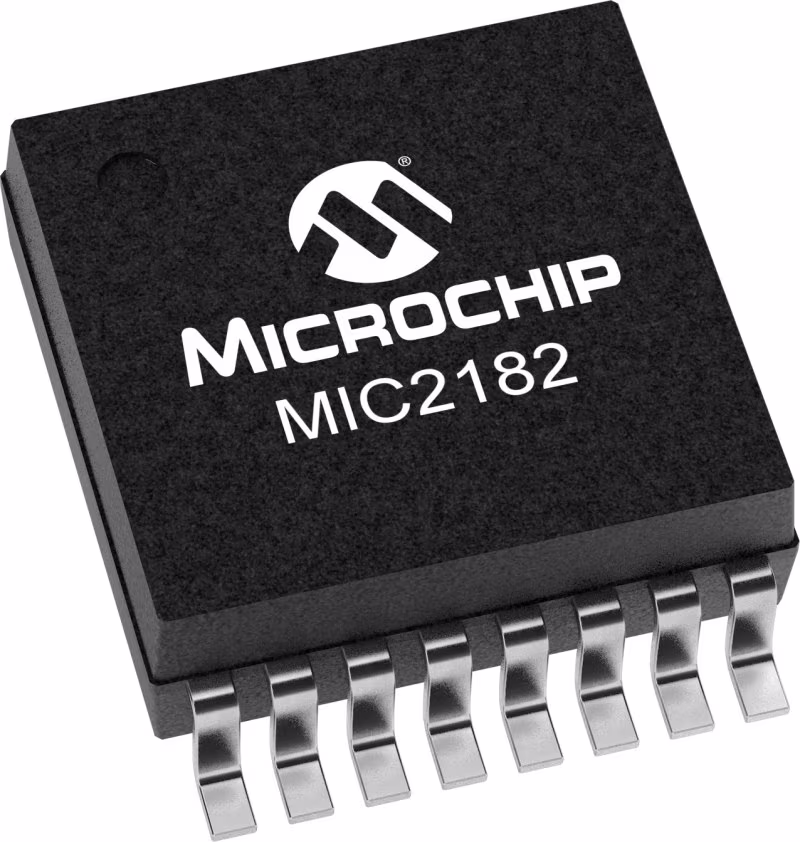

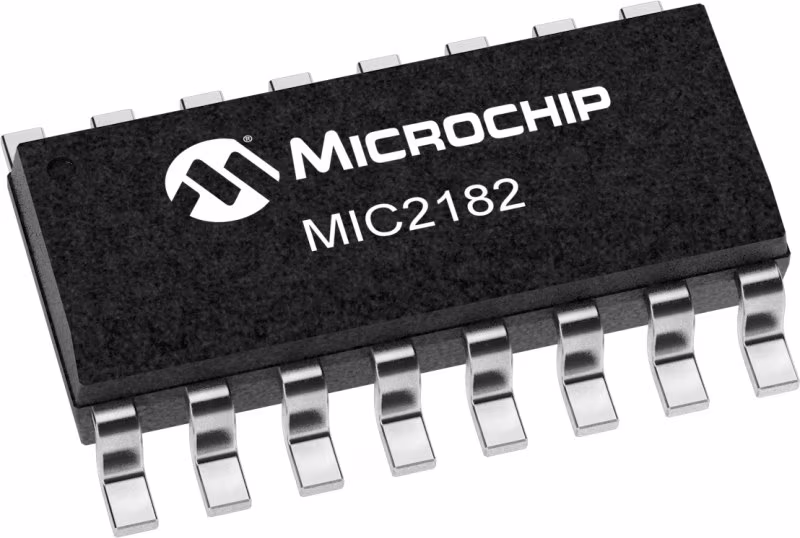

MIC2182有16引脚SOP（小外形封装）和SSOP（收缩小外形封装。

特性

• 4.5V to 32V Input voltage range
• 1.25V to 6V Output voltage range
• 95% efficiency
• 300kHz oscillator frequency
• Current sense blanking
• 5? impedance MOSFET Drivers
• Drives N-Channel MOSFETs
• 600µA typical quiescent current (skip-mode)
• Logic controlled micropower shutdown (IQ <0.1µA)
• Current-mode control
• Cycle-by-cycle current limiting
• Built-in undervoltage protection
• Adjustable undervoltage lockout
• Easily synchronizable
• Precision 1.245V reference output
• 0.6% total regulation
• 16-pin SOP and SSOP packages
• Frequency foldback overcurrent protection
• Sustained short-circuit protection at any input voltage
• 20A output current capability
