不适用于新设计

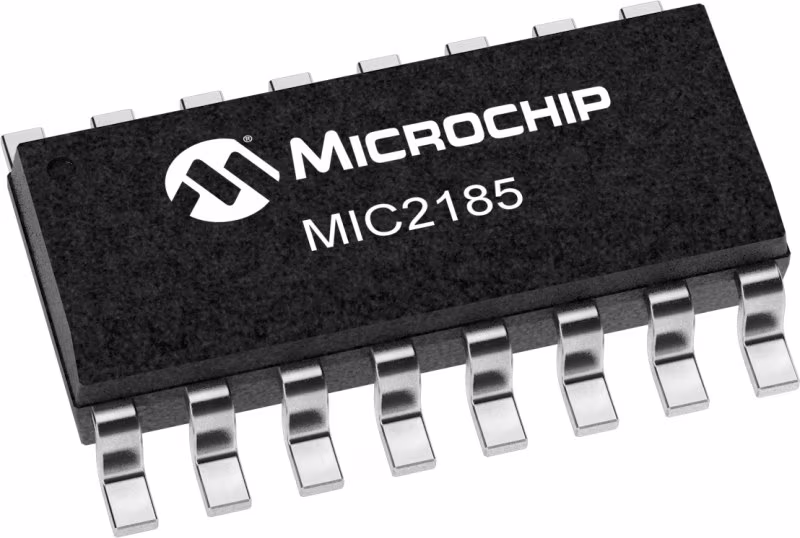

Microchip微芯 MIC2185 产品介绍
2026-04-14
0次
说明
MIC2185是一款高效的同步升压PWM控制IC。MIC2185具有2.9V至14V的宽输入电压范围，可用于在单电池或双电池锂离子电池供电的应用以及固定的3.3V和5V系统中有效升压。其强大的5欧姆输出驱动器允许MIC2185通过选择合适的外部MOSFET来提供大的输出电流。
MIC2185具有固定频率PWM架构和易于同步的驱动器，是噪声敏感电信应用的理想选择。MIC2185的标称400kHz工作频率可以除以二，允许设备在外部同步到400kHz以下的频率。
MIC2185还具有低电流关闭模式和可编程欠压锁定功能。可以手动设置跳过脉冲操作模式，以在轻负载条件下实现更高的效率。
MIC2185有16引脚SOIC封装和16引脚QSOP封装，环境温度工作范围从-40°C到85°C。
特性
- Input voltage range: 2.9V to 14V
- 95% efficiency
- Oscillator frequency of 200kHz/400kHz
- Frequency sync to 600kHz
- 0.5µA shutdown current
- Two 5Ω output drivers
- Front edge blanking
- Input voltage range: 2.9V to 14V
- 95% efficiency
- Oscillator frequency of 200kHz/400kHz
- Frequency sync to 600kHz
- 0.5µA shutdown current
- Two 5Ω output drivers
- Front edge blanking
参数
类型 | 描述 |
Current Limit / Short Circuit Protection | 1 |
Max Duty Cycle (%) | 0.85 |
Enable Pin | 1 |
External Clock Sync | 1 |
Internal Voltage Bias | 1 |
Iq Off (µA) | 0.5 |
MaximumInputVoltage | 14 |
MinimumInputVoltage | 2.9 |
Operating Supply Current (mA) | 4.6 |
PFM, Discontinuous, Hyperlight load, or Skip Mode | 1 |
Package | 16/SOIC, 16/QSOP |
Soft Start | 1 |
Supported Outputs | 1 |
Supported Topologies | Boost, SEPIC, Cuk |
Typical Tolerance (%) | ±1 |
