说明

MIC9131是一款电流模式PWM控制器，可有效地将-48V电信电压转换为逻辑电平。MIC9131具有高电压启动电路，允许设备连接到高达180V的输入电压。高输入电压能力保护MIC9131免受电信系统中常见的线路瞬态的影响。启动电路还通过集成几个外部组件节省了宝贵的板空间并简化了设计。MIC9131能够进行高速操作。通常，MIC9131可以控制栅极输出引脚上的低于25ns的脉冲宽度。它的内部振荡器可以工作在2.5MHz以上，通过同步可以获得更高的频率。MIC9131的高速操作是安全的，从电流感测到输出的34ns响应非常快，最大限度地减少了故障条件下的功耗。MIC9131允许设计高效电源。它可以在高输出电流下实现90%以上的效率。其低1.3mA静态电流即使在轻负载下也能实现高效率。MIC9131的最大工作循环为75%。对于要求最大占空比为50%的设计，请参阅MIC9130。MIC9131有16引脚SOP和16引脚QSOP封装选项。结温度范围为-40°C至+125°C。

特性

• Input voltages up to 180V
• Internal oscillator capable of >2.5MHz operation
• Accurate 75% maximum duty cycle
• Synchronisation capability to 6MHz
• Current sense delay of 34ns
• Minimum pulse width of <25ns
• 90% efficiency
• 1.3mA quiescent current
• 1µA shutdown current
• Soft-start
• Resistor programmable current sense threshold
• Selectable soft-start retry
• 4O sink, 12O source output driver
• Programmable under-voltage lockout
• Constant-frequency PWM current-mode control

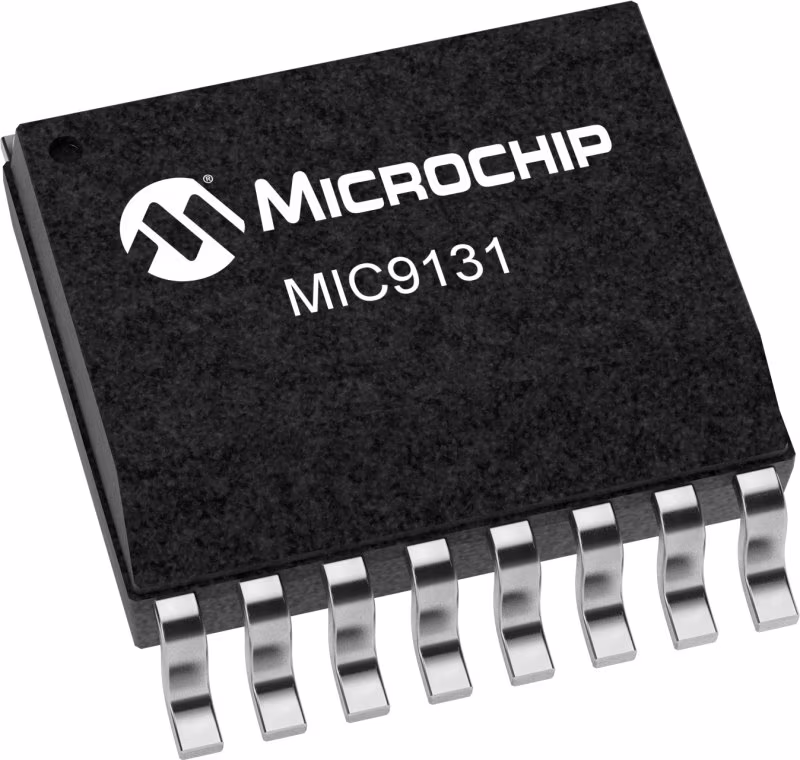

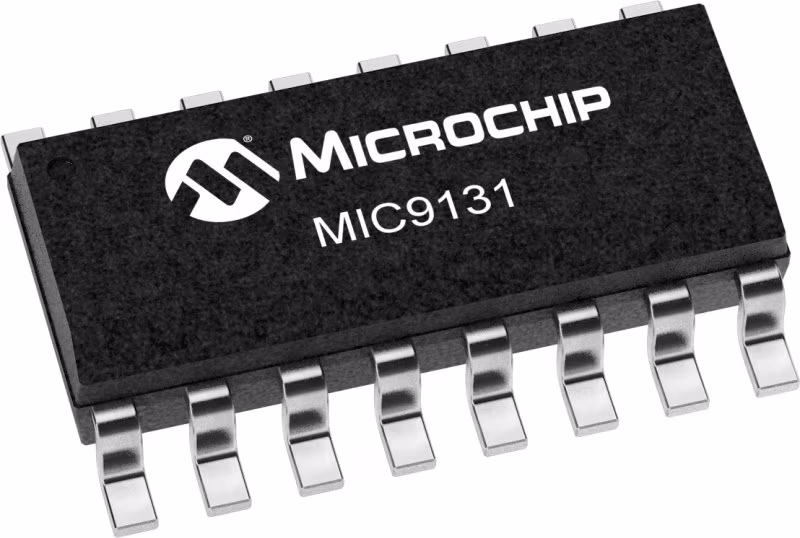

• 16-pin SOIC and 16-pin QSOP
