说明

MIC2183是一款高效的PWM同步降压控制IC。MIC2183具有2.9V至14V的宽输入电压范围，可用于在单电池或双电池锂离子电池供电的应用以及固定的3.3V、5V或12V系统中有效降压。

使用MIC2183的PWM控制方案，可以在各种负载条件下实现90%以上的效率。通过将FREQ/2引脚升高到V，可以将工作频率除以2_DD这允许用户相对于板空间优化效率。它还允许MIC2183在外部同步到低于其标称400KHz的频率。

MIC2183具有振荡器输出FreqOut，可用于在低电压应用中实现简单的电荷泵。电荷泵的输出可以通过V馈送到栅极驱动电源电路_在P引脚。此特征允许增强栅极驱动，因此在低输入电压下具有更高的效率。

MIC2183还具有1µa关闭模式和可编程欠压锁定功能，非常适合便携式应用。

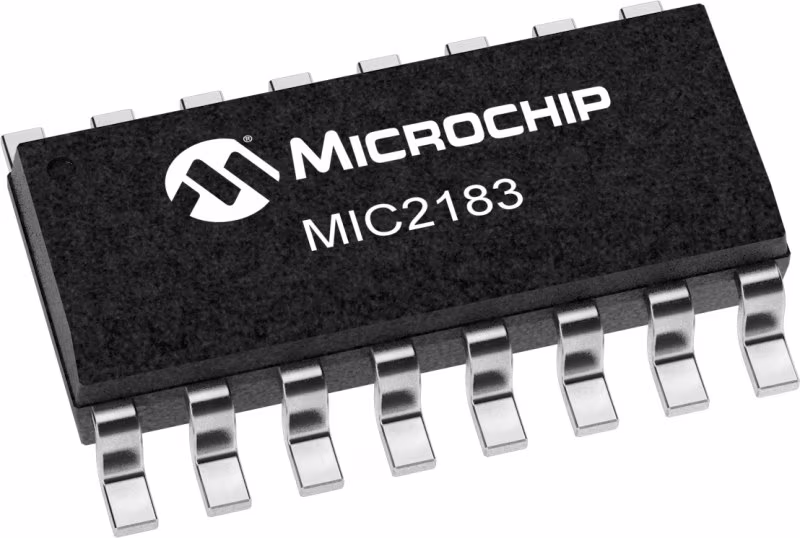

MIC2183有16引脚SOP（小外形封装），结温范围从-40°C到+125°C。

特性

• Input voltage range: 2.9V to 14V
• >90% efficiency
• Oscillator frequency of 400kHz
• Frequency divide-by-two pin
• Frequency sync to 600kHz
• FreqOut oscillator output allows simple charge pump implementation in low voltage systems
• Front edge blanking
• 5ω output drivers (typical)
• Soft start
• PWM current mode control
• 1µA shutdown current
• Cycle-by-cycle current limiting
• Frequency foldback short circuit protection
• Adjustable under-voltage lockout
• 16-pin narrow-body SOP and QSOP package options

参数
