说明

MIC2184是一款高效的PWM降压控制IC。MIC2184具有2.9V至14V的宽输入电压范围，可用于在单电池或双电池锂离子电池供电的应用以及固定的3.3V、5V或12V系统中有效降压。

使用MIC2184的PWM控制方案，可以在各种负载条件下实现90%以上的效率。通过将FREQ/2引脚升高到V，可以将工作频率除以2_DD这允许用户相对于板空间优化效率。它还允许MIC2184在外部同步到低于其标称400KHz的频率。

MIC2184具有振荡器输出FreqOut，可用于在低电压应用中实现简单的电荷泵。电荷泵的输出可以通过V馈送到栅极驱动电源电路_在P引脚，尽管输入电压较低，但允许增强的栅极驱动，从而提高效率。

MIC2184具有1µa关闭模式和可编程欠压锁定功能，非常适合便携式应用。

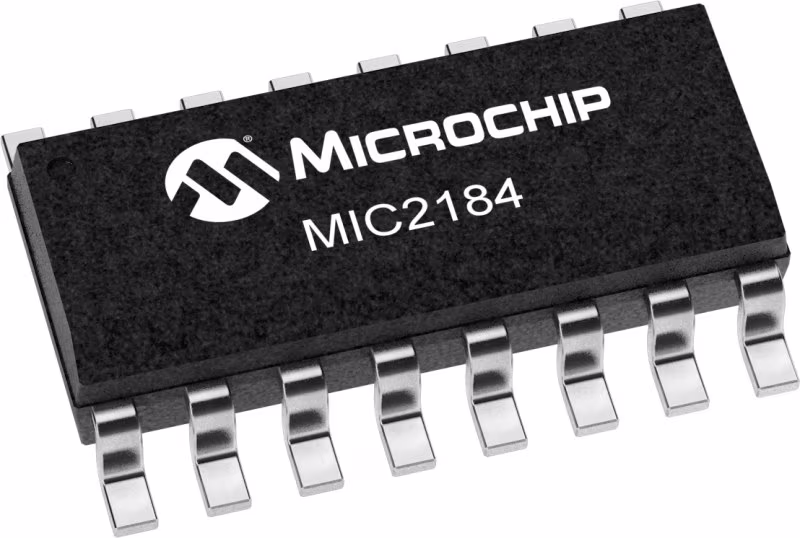

MIC2184有16引脚SOP（小外形封装）和QSOP封装选项，结温范围从-40°C到+125°C。

特性

• Input voltage range: 2.9V to 14V
• >90% efficiency
• Oscillator frequency of 400kHz
• Frequency divide-by-two pin
• Frequency sync to 600kHz
• FreqOut oscillator output allows simple charge pump implementation in low voltage systems
• 1.245V reference output
• Front edge blanking
• 5ω output driver
• Soft start
• PWM current mode control
• 1µA shutdown current
• Cycle-by-cycle current limiting
• Frequency foldback short circuit protection
• Adjustable under-voltage lockout
• 16-pin narrow-body SOIC and QSOP package options.
