说明

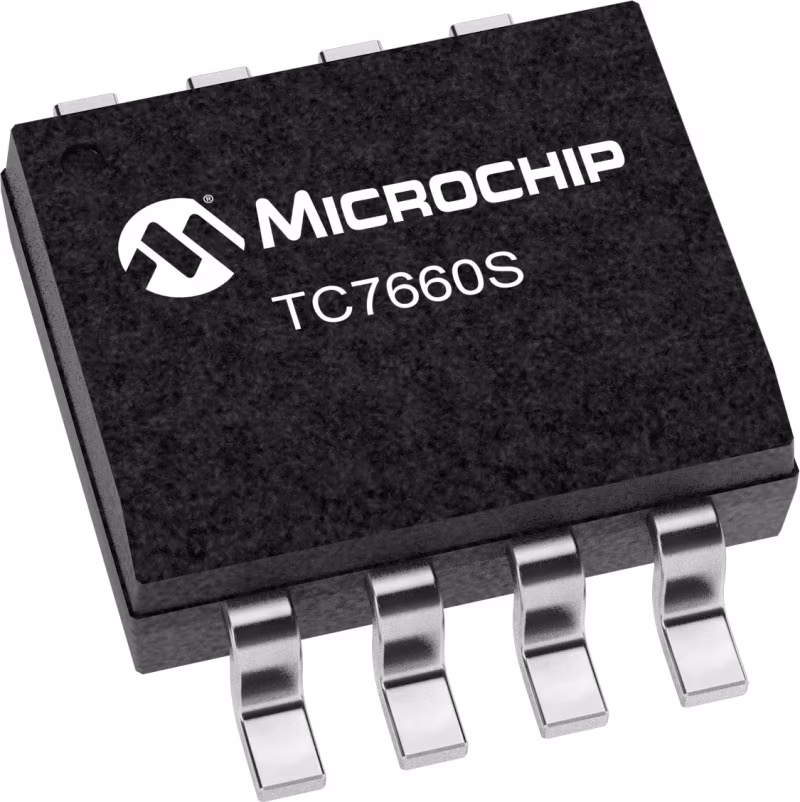

TC7660S是对行业标准TC7660电荷泵电压转换器的引脚兼容升级。它只使用两个低成本电容器将+1.5V到+12V的输入转换为相应的-1.5V到-12V的输出，消除了电感器及其相关的成本、尺寸和EMI。增加的功能包括扩展到12V的电源范围，以及用于更高工作频率的频率提升引脚，允许使用更小的外部电容器。车载振荡器的标称频率为10kHz。当引脚1连接到V+时，频率增加到45kHz。通过将外部电容器从OSC连接到地（引脚1开路），可以在10kHz以下工作（用于较低的电源电流应用）。TC7660S有商用和扩展温度范围的8引脚DIP和8引脚小外形（SOIC）封装。

特性

• Oscillator boost from 10kHz to 45kHz
• Converts +5V Logic Supply to ±5V System
• Efficient Voltage Conversion: 99.9%
• Excellent Power Efficiency: 98%
• Low Power Supply: 80µA @ 5VIN
• Low Cost and Easy to Use — Only Two External Capacitors Required
• Improved ESD Protection-Up to 10kV
• No External Diode Required for High Voltage Operation
