Microchip微芯_TC7660_产品介绍

Microchip微芯 TC7660 产品介绍

2026-04-14 0次

说明

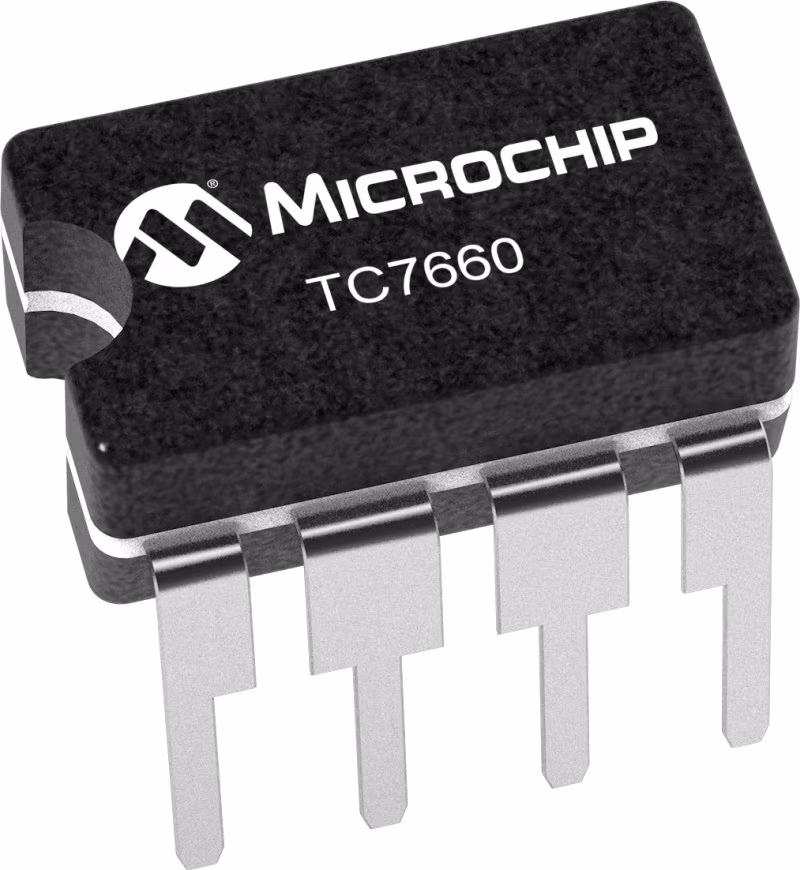

TC7660是行业标准TC7660电荷泵电压转换器的引脚兼容替代品。它只使用两个低成本电容器将+1.5V到+10V的输入转换为相应的-1.5V到-10V的输出，消除了电感器及其相关的成本、尺寸和EMI。车载振荡器的标称频率为10kHz。通过将外部电容器从OSC连接到地（引脚1开路），可以在10kHz以下工作（用于较低的电源电流应用）。TC7660可提供商用和扩展温度范围的8引脚DIP和8引脚SOIC封装。

特性

Converts +5V Logic Supply to ±5V System
Efficient Voltage Conversion: 99.9%
Excellent Power Efficiency: 98%
Low Power Supply: 80µA @ 5VIN
Low Cost and Easy to Use — Only Two External Capacitors Required
RS232 Negative Power Supply
Improved ESD Protection: Up to 3kV
No Dx Diode Required for High Voltage Operation

参数

类型	描述
Typical Active Output Current (mA)	20
Output Voltage (V)	Vout = -Vin or Vout = 2Vin
Typical Quiescent Current (µA)	80
Vin Max (V)	10
Vin Min (V)	1.5
Temp. Range Max. (°C)	85
Temp. Range Min. (°C)	-45
Title	Inverting or Doubling
