说明

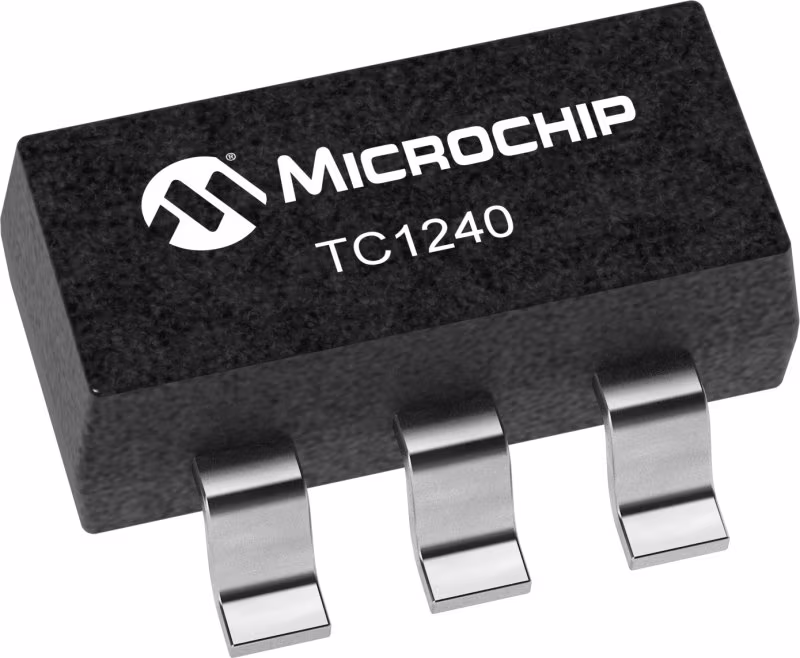

TC1240是小型6引脚SOT-23A封装中的双CMOS电荷泵电压转换器。TC1240使输入电压加倍，其范围从+2.5V到+4.0V。转换效率通常>99%。TC1240的内部振荡器频率为160kHz。TC1240具有主动高关闭功能，将设备的电流消耗限制在1µA以下。外部元件要求仅为标准倍压器应用的两个电容器。所有其他电路，包括控制、振荡器、功率MOSFET都集成在芯片上。典型的电源电流为180µA，该器件采用6引脚SOT-23A表面安装封装。

特性

• >99% Typical Voltage Conversion Efficiency
• Voltage Doubling
• Low Output Resistance (17Ohms Typical)
• Only Two External Capacitors Required
• Consumes 180µA (Typical) in Active Mode
• Power-Saving Shutdown Mode (1µA Maximum)
• Fully Compliant with 1.8V Logic Sytems

参数
