Microchip微芯 TC7662A 产品介绍

2026-04-14 0次

说明

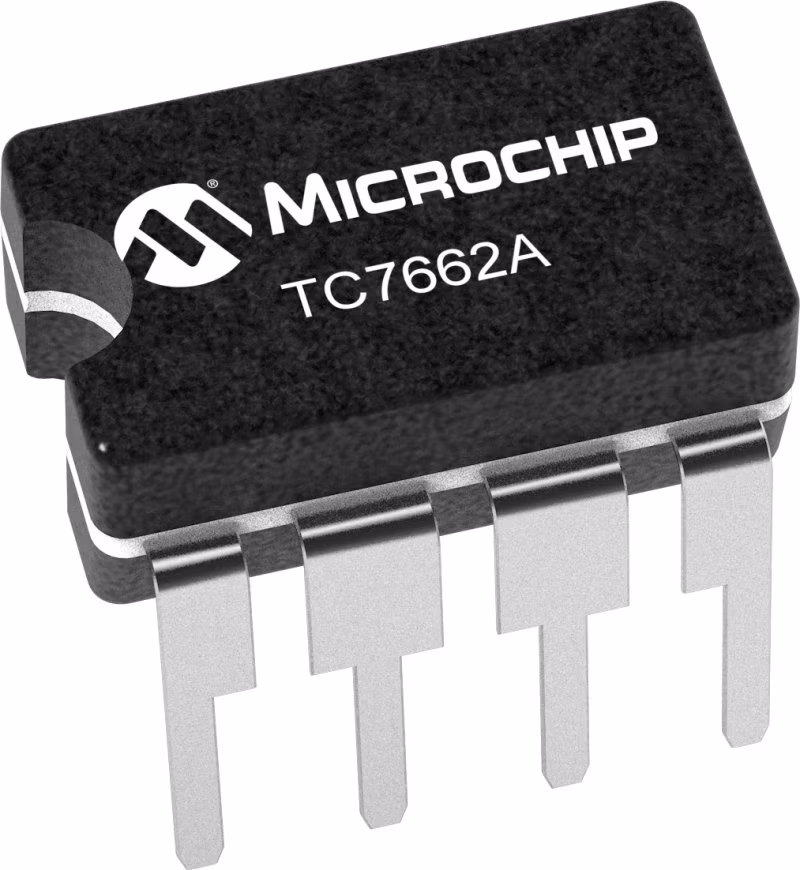

TC7662A是对行业标准TC7660电荷泵电压转换器的引脚兼容升级。它只使用两个低成本电容器将+3V到+18V的输入转换为相应的-3V到-18 V的输出，消除了电感器及其相关的成本、尺寸和EMI。除了更宽的电源输入范围（3V至18V，而TC7660为1.5V至10V）外，TC7662A还可以提供高达40mA的输出电流。车载振荡器工作在12kHz的标称频率下。通过将外部电容器从OSC接地，也可以在低10kHz（用于较低的电源电流应用）下工作。对于需要更大输出电流和/或更低输入/输出电压降的设计，建议直接使用TC7662A。它有商用和扩展温度范围的8引脚PDIP和CerDIP封装。

特性

Pin Compatible with ICL7662/SI7661/TC7660/ LTC1044
No External Diodes Required
Low Output Impedance @ IL = 20mA, 40 Ohms Typ.
No Low-Voltage Terminal Required
CMOS Construction

参数

类型	描述
Typical Active Output Current (mA)	40
Output Voltage (V)	Vout = -Vin or Vout = 2Vin
Typical Quiescent Current (µA)	190
Vin Max (V)	18
Vin Min (V)	3
Temp. Range Max. (°C)	85
Temp. Range Min. (°C)	-45
Title	Inverting or Doubling
