说明

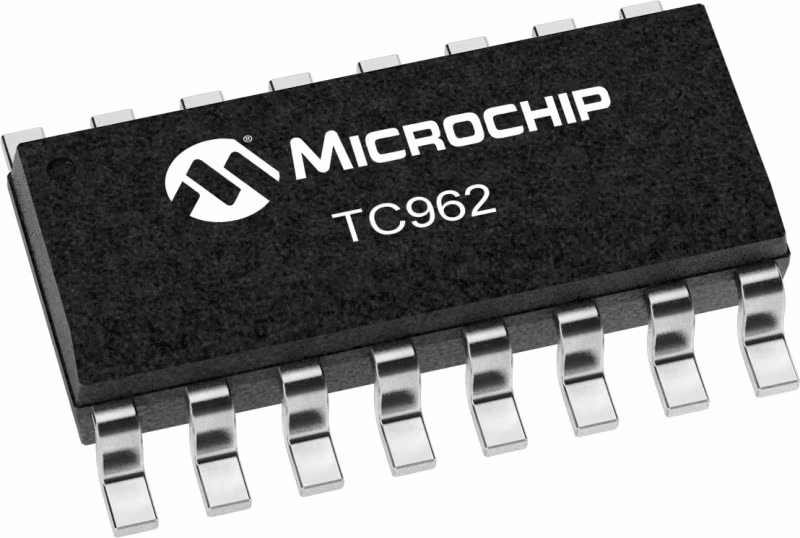

TC962是行业标准7662高压直流-直流转换器的高级版本。使用改进的设计技术和CMOS结构，TC962可以提供高达80mA的电源，而7662的20mA容量。作为逆变器，TC962可以输出高达18V和低至3V的电压，而不需要外部二极管。该设备的输出阻抗为低28？（使用适当的电容器），电压转换效率为99.9%，功率转换效率为97%。一些7662应用中所需的低电压端子（引脚6）已被取消。该端子接地将使振荡器频率翻倍，从12kHz增至24kHz。这将允许在大多数应用中使用较小的电容器来获得相同的输出电流和纹波。逆变器应用只需要两个外部电容器。如果需要外部时钟来驱动TC962（例如并联），则直接驱动此引脚将导致内部振荡器与外部时钟同步。

特性

• Pin Compatible With TC7662/ICL7662/SI7661
• High Output Current ........................ 80mA
• No External Diodes Required.
• Wide Operating Range .................. 3V to 18V
• Low Output Impedance ................... 28Ohm Typ.
• No Low Voltage Terminal Required
• Application Zener On Chip
• OSC Frequency Doubling Pin Option for Smaller Output Capacitors
