说明

MCP1256、MCP1257、MCP1258和MCP1259是无电感、正调节电荷泵DC/DC转换器。它们从1.8V到3.6V的输入产生调节的3.3V输出电压，专门设计用于使用2电池碱性、2电池镍镉、2电池MH或一个一次锂硬币电池的应用。这些设备自动从1.5x升压操作模式切换到2x升压操作模式，以保持高效率。此外，在轻输出负载下，MCP1256和MCP1257可以置于睡眠模式，降低静态电流，同时保持调节的输出电压。或者，MCP1258和MCP1259提供将输入电压连接到输出的旁路特征。这允许实时时钟、微控制器或其他系统设备保持偏置，MCP1258或MPC1259几乎不消耗电流。在正常操作中，电荷泵以固定的650 kHz进行切换，避免了敏感的IF频带，并且在负载电流高达100 mA时，输出电压纹波低于20 mVP-P。MCP1256和MCP1258具有良好的功率输出，可用于检测失调情况。MCP1257和MCP1259具有低电池指示，如果输入电压降至预设电压阈值以下，则发出警告。极低的电源电流和很少的外部部件（4个电容器）使这些设备成为小型电池供电应用的理想选择。还提供了用于进一步降低功率的关闭模式。这些设备包括热保护和短路保护。

特性

• High accuracy 3.3 V ±3.0 % output voltage
• Accepts 1.8 V to 3.6 V input voltages
• Supplies up to 100 mA output current
• Low 20 mVp-p output voltage ripple
• Integrated thermal shutdown and short circuit protection
• Uses small ceramic capacitors
• Operates at 650 kHz switching frequency
• Low-power sleep mode feature on MCP1256/7
• Bypass mode on MCP1258/9
• Low-power 0.1 μA shutdown mode
• Shutdown input compatible with 1.8 V logic
• Soft-start circuitry to minimize inrush current

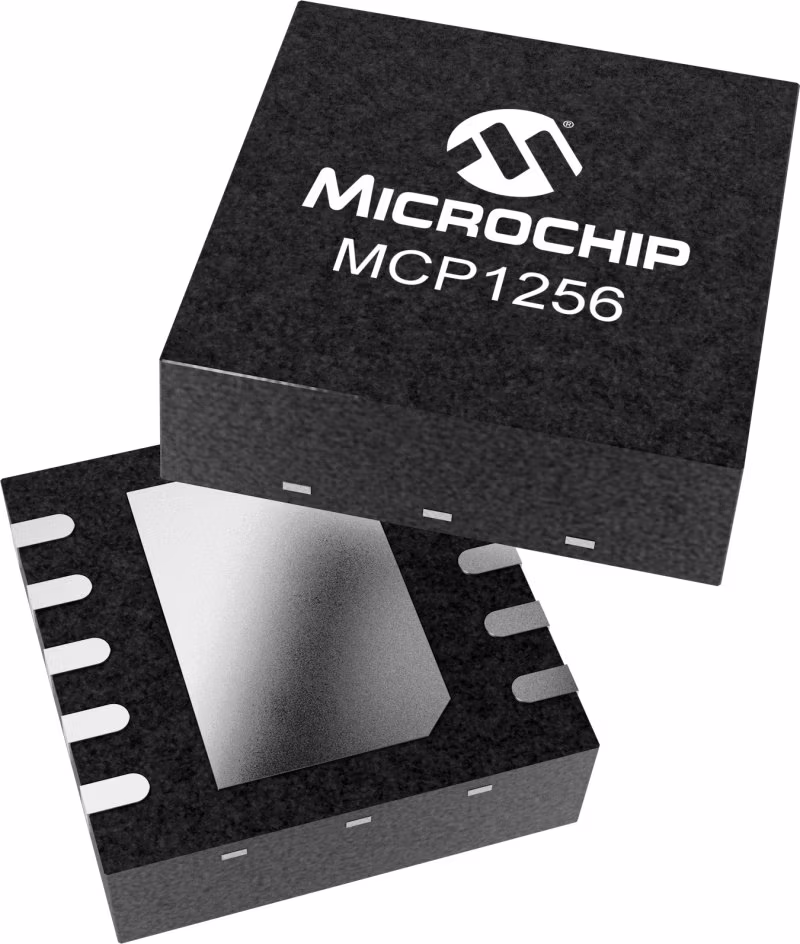

• Available in 10 pin 3x3 DFN or 10 pin MSOP packages
