说明

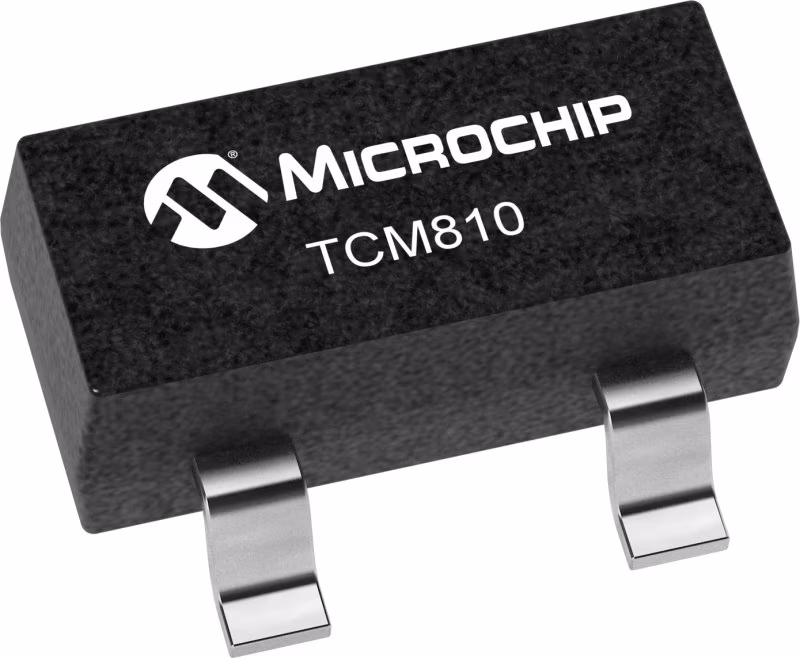

TCM809和TCM810是经济高效的系统监控电路，设计用于监控V_DD并在必要时向主机处理器提供复位信号。不需要外部组件。重置输出在V的20µsec内被激活_DD下降通过复位电压阈值。重置在V后保持激活至少140毫秒_DD上升到重置阈值以上。TCM810具有激活的高复位输出，而TCM809具有激活的低复位输出。TCM809的输出保证在V以下有效_DD=1V。这两种设备均提供3针SOT-23B和3针SC-70封装。TCM809/810经过优化，可抑制V上的快速瞬态毛刺_DD线17µA（V）的低电源电流_DD＝3.3V）使得这些设备适合于电池供电的应用。

特性

• Precision VDD Monitor for 3.0V, 3.3V, 5.0V
• Nominal System V Supplies
• 140msec Guaranteed Minimum RESET, RESET Output Duration
• RESET Output Guaranteed to VDD = 1.0V (TCM809)
• Low 12µA Supply Current
• VDD Transient Immunity
• No External Components
