Microchip微芯 MIC809 产品介绍

2026-04-14 0次

说明

MIC809和MIC810是廉价的微处理器监控电路，用于监控基于微处理器的系统中的电源。

这些设备的功能是在电源下降到指定的重置阈值水平以下时断言重置。几种不同的重置阈值电平可用于适应3V、3.3V或5V供电的系统。

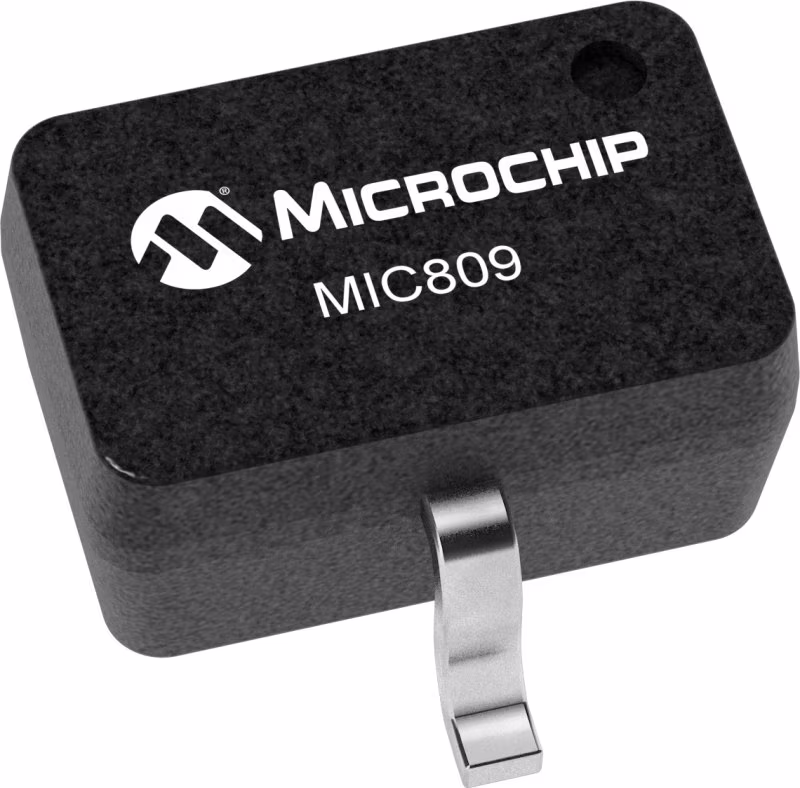

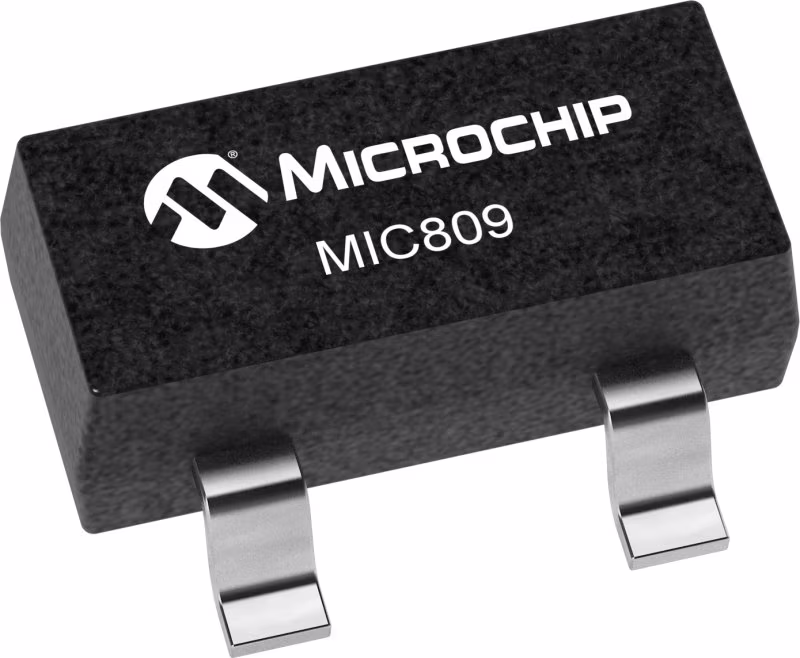

MIC809具有有效的低/RESET输出，而MIC810提供有效的高RESET输出。保证复位输出在V后至少保持140ms_{科科斯群岛}已经上升到指定的重置阈值水平以上。MIC809/810具有推挽输出级，在输出端不需要上拉电阻器。MIC809/810采用3引脚SOT-23和SC-70封装。

MIC809还具有较短的重置超时（最小30ms）。参见MIC809-5。

特性

Precision voltage monitor for 3V, 3.3V or 5V power supplies
/RESET remains valid with VCC as low as 1.4V for SOT-23 packaged part
/RESET remains valid with VCC as low as 1V for SC-70 packaged part
Typically less than15μA supply current for SOT-23 packaged part
5μ typical supply current for SC-70 packaged part
140ms minimum reset pulse widths available
Available in 3-pin SOT-23 and SC-70 package

参数

类型	描述
Driver Type	Supervisor
Min Operating Voltage (V)	1
Max Operating Voltage (V)	5.5
Nominal Reset Voltage Min	2.63
Nominal Reset Voltage Max	4.63
Watchdog Timer	No
Manual Reset	No
Power Fail	No
Min Operating Ambient Temperature (°C)	-40
Max Operating Ambient Temperature (°C)	85
