说明

MIC2782是一个双输入、双输出的按钮复位IC。在两个手动复位输入在工厂编程设置期间都保持为逻辑低后，它将在工厂编程复位超时期间产生复位脉冲。MIC2782还具有ANDOUT逻辑输出，如果两个输入都保持低电平的时间长于去跳时间（1.5ms），则该逻辑输出将激活，如果一个或两个输入被释放的时间长于去跳时间（1.5ms），则去激活。RESET和ANDOUT输出为低电平有源、开漏NMOS输出。MIC2782在1.5V至5.5V的电源电压范围内工作，在3.3V时消耗2.2µA的电源电流。该设备在两个输入（/MR1和/MR2）上都具有65k岛内部上拉电阻器。该设备提供6秒、8秒、10秒或12秒的工厂编程设置周期，以及0.5秒、1秒或2秒的重置超时周期。它有一个节省空间的6凸块、0.4mm间距、0.8mm x 1.2mm晶圆级芯片级封装。

特性

• 1.5V to 5.5V Operating Supply Voltage Range
• 2.2µA Supply Current with /MR1, /MR2 not asserted
• Factory programmed setup periods of 6s, 8s, 10s, or 12s
• Factory programmed reset timeout periods of 0.5s, 1s, or 2s
• Integrated 65kΩ /MR1 and /MR2 Pull-Up Resistors
• Supports single push button reset with /MR1 tied to /MR2
• RESET asserts after /MR1 and /MR2 are asserted low for a setup period
• ANDOUT asserts after /MR1 and /MR2 are asserted low for a debounce time (1.5ms)
• Open-Drain RESET and ANDOUT Outputs

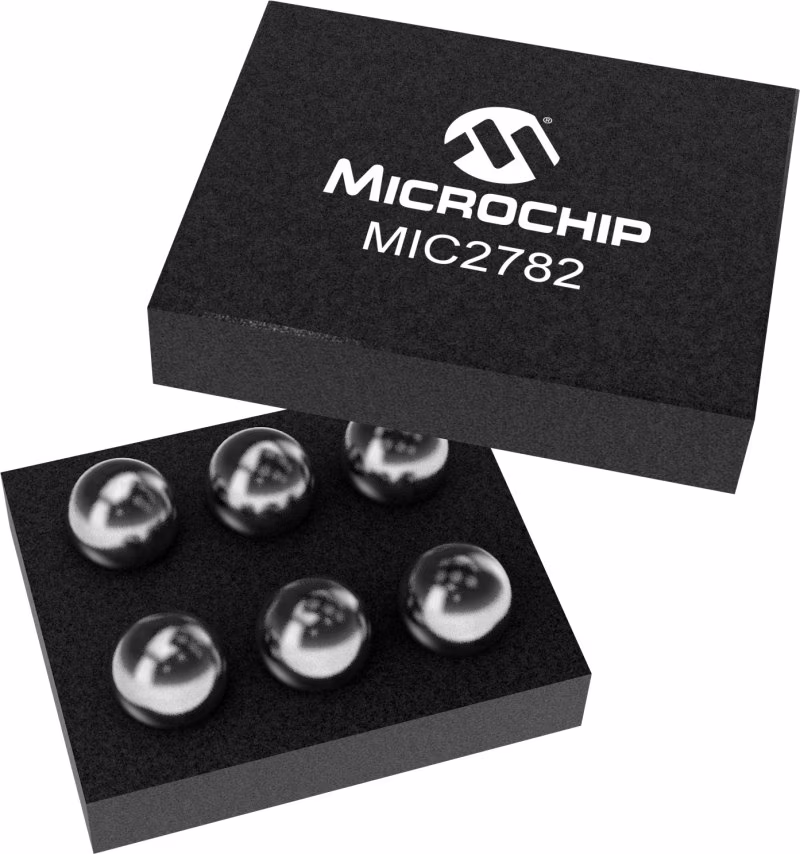

• 6-bump, 0.4mm pitch, 0.8mm x 1.2mm Wafer Level Chip Scale Package (WLCSP)
