说明

MIC2790/1/3非常适合监测在发生故障时需要快速响应的高精度核心电压。电压监控IC具有手动复位输入、启用输入（仅限MIC2793）、电容器可编程复位超时延迟以及低激活和高激活复位输出。MIC2790/1/3监测0.4V至5.5V范围内的系统电压，在+25°C时的典型传感精度为0.5%，在-40°C至+125°C时为±1.0%。当感测电压下降到阈值以下或者当手动复位被拉到逻辑低时，IC断言复位输出。一旦感测电压恢复正常并且手动复位转换到逻辑高状态，激活低复位在复位超时延迟的持续时间内保持低。复位超时延迟时间可通过外部电容器从1ms编程到10s。MIC2790/1/3在1.5V至5.5V的低电源电压下工作，额定工作温度范围为-40°C至+125°C。MIC2790有6针TSOT-23封装或6针2毫米2毫米0.55毫米DFN封装。MIC2791有一个小的6针1.6mm³1.6mm³0.55mm DFN封装。MIC2793有一个8引脚2毫米2毫米0.55毫米DFN封装。

特性

• 1.5V to 5.5V operating supply voltage range
• Ultra-fast propagation delay (1µs typically)
• ±1.0% threshold accuracy from −40°C to +125°C
• Monitored voltage range from 0.4V to 5.5V
• Programmable reset timeout delay (from 1ms to 10s)
• Manual reset input with an internal pull-up resistor
• Active-high enable input pin (MIC2793 only)
• The MIC2790/1/3 features multiple output options:
• Open-drain active-low (/RESET)
• Push-pull active-low (/RESET)
• Push-pull active-high (RESET)
• -40°C to +125°C junction temperature range
• 6-pin TSOT-23 (MIC2790)
• 6-pin 2mm × 2mm Thin DFN (MIC2790)
• 6-pin 1.6mm × 1.6mm Thin DFN (MIC2791)

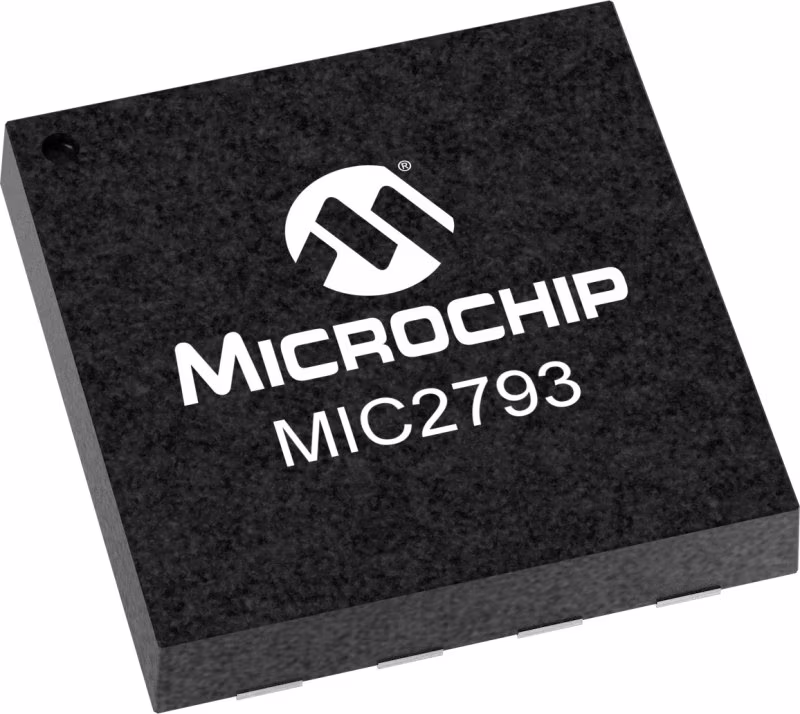

• 8-pin 2mm × 2mm Thin DFN (MIC2793)
