说明

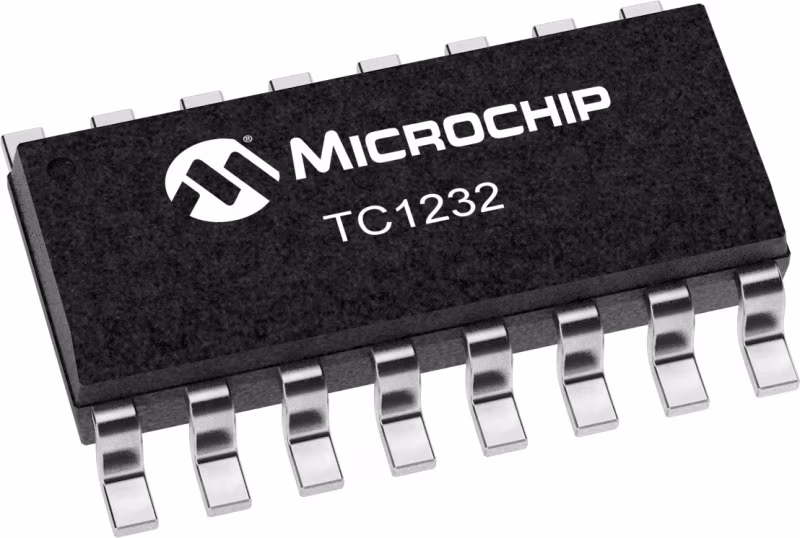

TC1232是一个完全集成的处理器监控器。它提供了三个重要功能来保护处理器的健全性：精确的电源开/关重置控制、看门狗定时器和外部重置覆盖。通电后，TC1232在VCC在容差范围内后将处理器保持在重置状态至少250毫秒，以确保系统稳定启动。微处理器健全性由板载看门狗电路监控。微处理器必须在ST输入端提供周期性的低通信号。如果处理器未能在选定的超时时间段（150秒、600秒或1200毫秒）内提供此信号，则指示处理器失控，TC1232因此发出处理器重置。当外部按钮开关或其他电子信号使PB输入为低电平时，TC1232的输出立即被激活。当连接到按钮开关时，TC1232提供触点防跳功能。TC1232封装在节省空间的8引脚塑料DIP或SOIC封装中，不需要外部组件。

特性

• Precision Voltage Monitor:Adjustable +4.5V or +4.75V
• Reset Pulse Width:250 msec minimum
• No External Components
• Adjustable Watchdog Timer: 150msec, 600msec or 1.2sec
• Operating Voltage 4.0V to 5.5V
• Debounced Manual Reset Input for External Override
