说明

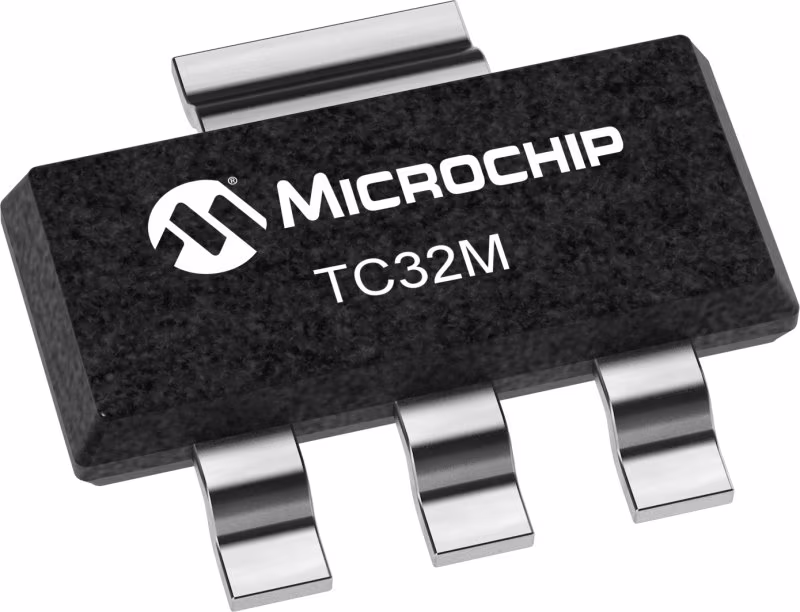

TC32M是一个3引脚封装的完全集成处理器监控器。它提供了三个重要功能来保护处理器的健全性：精确的电源开/关RESET控制、看门狗定时器和外部RESET超控。通电时，TC32M在VDD在容差范围内后将处理器保持在重置状态至少500毫秒，以确保系统稳定启动。微处理器健全性由板载看门狗电路监控。微处理器必须在TC32M的RS引脚上提供高电平到低电平的移位（通过外部电阻分压器）。如果处理器未能在指定的超时时间（通常为700毫秒）内提供此信号，则表明处理器失控，TC32M因此发出处理器重置。TC32M的输出可以与按钮开关（或电子信号）进行有线or连接，以超越TC32M并无条件重置处理器。当连接到按钮开关时，TC32M提供触点防跳功能。TC32M封装在节省空间的TO-92或SOT-223封装中。它以更小、更低成本的配置提供了行业标准TC1232的所有功能。

特性

• Incorporates the Functionality of the Industry Standard TC1232 (Processor Monitor, Watchdog and Manual Override RESET Controller) into a Small, Lower Cost Package
• Guards Against Unstable Processor Operation Resulting from Power "Brown-Out"
• Automatically Halts and Restarts an Out-of-Control Microprocessor
• Output can be Wire-ORed, or Hooked to Manual RESET Push-button Switch
