说明

MIC2755由多个比较器、一个复位脉冲发生器和逻辑组成。它被设计用于监测便携式数字系统的电池供应，包括PDA和寻呼机。

MIC2755可检测三种不同的电池状态：电池正常、电池电量不足和电池电量不足。当插入新电池时，重置（/RST）输出被断言至少700ms。当电池电压低于NTH阈值时，断言不可滑动中断输出（/NMI），表明不应发生高功率系统操作。如果电池电压降至断电阈值（PTH）以下，则复位输出被断言并锁存，禁止系统操作，直到更换或重新充电电池。

所有三个电压阈值都是使用外部电阻器设置的。手动复位功能可以通过将开关直接连接到通电复位/手动复位[RTH（/MR）]输入来实现。内部电路检测开关激活并产生最小175ms的去抖动复位信号。MIC2755的电源输入与检测器输入是分开的，以允许其由下游电压供电，例如升压转换器的输出。

输入和输出可以拉到V以上_DD（最高7V绝对值），无不良影响或过大电流消耗。

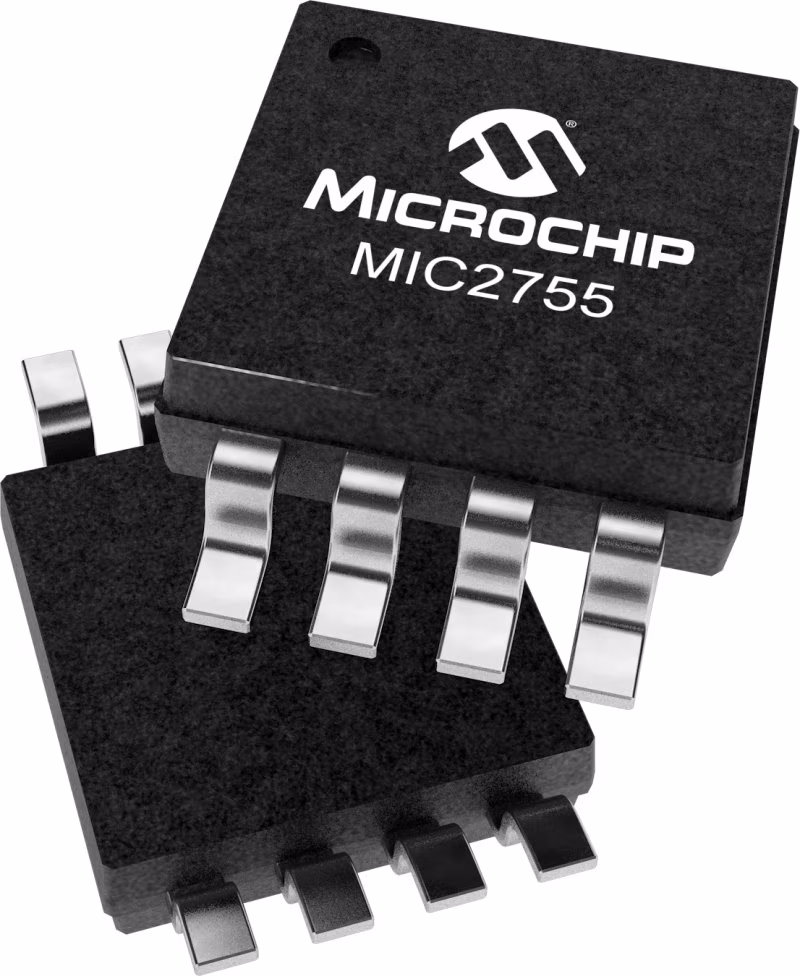

电源电流通常为2µa。所有电压检测器都包含迟滞，以防止噪声引起的抖动。MIC2755有微型8引脚微型小外形封装（MSOP）。

特性

• Optimized for PDAs, pagers and other hand-held devices.
• Detects multiple battery states: Battery OK, Low battery, Dead battery.
• Adjustable voltage thresholds
• High accuracy ±2% voltage thresholds
• Reset generation at power-on (700ms min.)
• Debounced manual reset function
• Internal logic prevents chatter if battery voltage fluctuates
• Extremely low 2µA typical supply current
• I/Os can be pulled above VDD (7V absolute maximum)
• Immune to brief power supply transients
• Low cost
• 8-pin MSOP
