说明

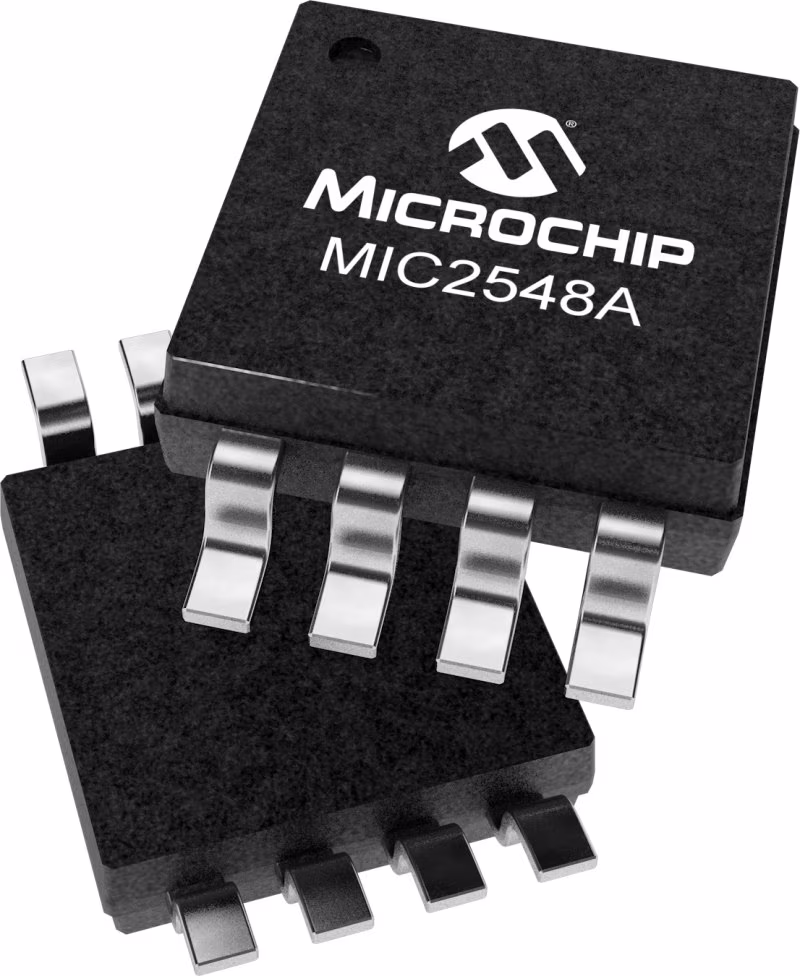

MIC2544A和MIC2548A是针对低损耗直流电源开关和其他电源管理应用（包括高级配置和电源接口（ACPI））而优化的集成高侧电源开关。MIC2544A/48A是一款经济高效、高度集成的解决方案，只需很少的外部组件即可满足USB和ACPI的要求。负载电流管理功能包括精密电阻器可编程输出电流限制和软启动电路，当开关启用时，该电路可最大限度地减少浪涌电流。热关机以及电流限制可以保护开关和连接的设备。MIC2544A/48A的漏极开路标志输出用于向本地控制器指示电流限制或热关闭。MIC2548A有一个额外的内部锁存器，在热关机时关闭输出，提供强大的故障控制。使能信号与3V和5V逻辑兼容，也用作MIC2548A的热关机锁存复位MIC2544A和MIC2548A有8引脚SOIC（小型集成电路）和8引脚MSOP（微型封装）中的高激活和低激活版本。

特性

• 2.7V to 5.5V input
• Adjustable current-limit up to 1.5A
• Reverse current flow blocking (no "body diode")
• 90µA typical on-state supply current
• 1µA typical off-state supply current
• 120mO maximum on-resistance
• Open-drain fault flag
• Thermal shutdown
• Thermal shutdown output latch (MIC2548A)
• 2ms (slow) turn-on and fast turn-off
• Available with active-high or active-low enable
• UL recognized
