说明

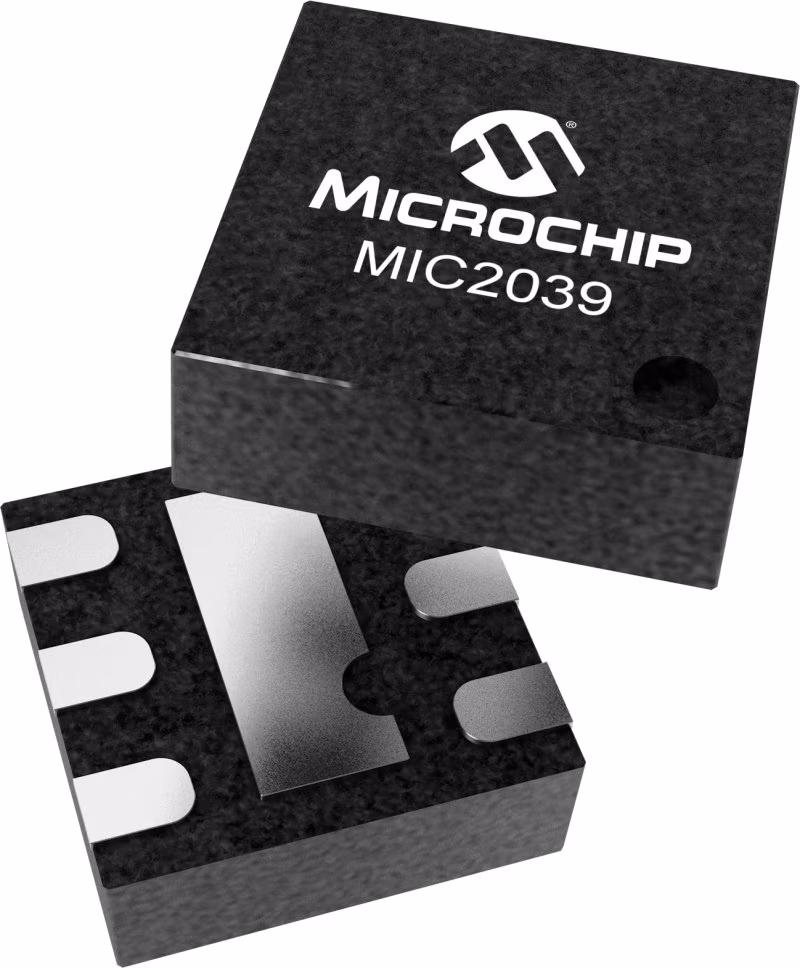

MIC2039是一款高侧MOSFET配电开关，通过使用5%的限流精度提高了系统可靠性。MIC2039的工作输入电压范围为2.5V至5.5V，内部限流，并具有热关机功能以保护设备和系统。MIC2039提供有源高或有源低逻辑电平使能输入控制。它有一个开漏故障状态输出标志，内置32ms延迟，在过电流或热关闭条件下断言为低。MIC2039开关具有可调节的输出电流限制，可在0.2A至2.5A之间进行电阻编程。MIC2039开关还提供独特的Kickstart功能，允许高达二次电流极限（I_{极限_第二})在启动期间或在稳定状态下操作时。这对于具有高浪涌电流的负载（例如电容器）的充电是有用的。过电流条件建立后，这些开关进入恒流限制模式，除非模具温度超过热关闭规范。MIC2039有6引脚SOT-23和6引脚2mm x 2mm薄DFN封装。MIC2039的工作结温度范围为-40°C至+125°C。

特性

• ±5% current limit accuracy
• Input supply range from 2.5V to 5.5V
• Low quiescent current: 100µA typical (switch ON)
• 75mΩ typical RDS(ON) at 5.0V
• 0.2A to 2.5A adjustable output current
• Kickstart - momentary secondary current limit threshold (120ms period)
• Soft-start functionality
• Undervoltage lockout (UVLO)
• Fast 10µs short-circuit response time (non-Kickstart options)
• Fault status output flag
• Logic controlled enable (active-high, active-low)
• Thermal shutdown
• Pin compatible with the MIC2009/MIC2019
• 6-pin 2mm x 2mm thin DFN and 6-pin SOT-23 packages
• Junction temperature range from −40°C to +125°C
• UL recognized and EN/IEC 60950-1 (CB) Certified
