说明

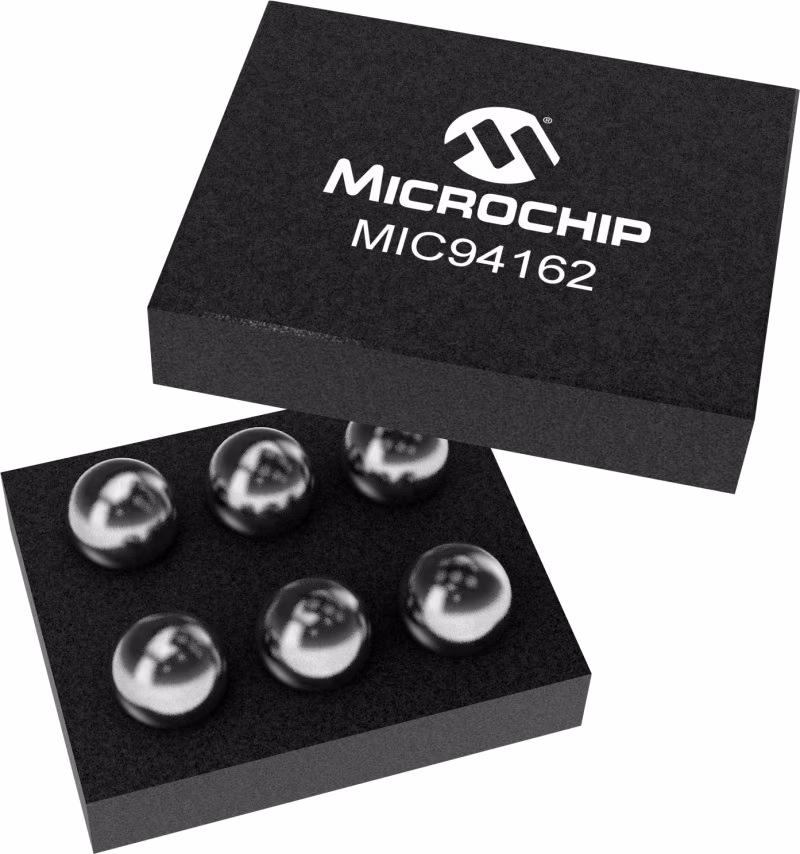

MIC94161/2/3/4/5是一系列高侧负载开关，设计用于在1.7V至5.5V的输入电压下工作。负载开关通过元件是一个14.5m的内部RDSON N沟道MOSFET，使器件能够支持高达3A的连续电流。此外，负载开关在1.5毫米的6球WLCSP封装中支持1.5V逻辑电平控制和关闭功能。

当设备被禁用时，MIC9416x提供反向电流保护。当设备关闭时，该设备将不允许电流从输出流到输入。此外，MIC94161具有过电压保护功能，以在输入电压高于4.55V时保护负载，以及精确的启用阈值，使MIC94161保持默认关闭状态，直到EN引脚升至1.15V以上。

MIC94161/2/3/4/5工作电压范围使其成为锂离子和NiMH/NiCad/碱性电池供电系统以及非电池供电应用的理想选择。这些设备提供低静态电流和低关闭电流，以最大限度地延长电池寿命。

特性

• 1.5mm × 1mm 6-ball WLCSP package
• 14.5mO RDSON
• 1.7V to 5.5V input voltage range
• 3A continuous operating current
• Reverse current flow blocking (no “body diode”)
• Internal level shift for CMOS/TTL control logic
• Ultra-low quiescent current
• Micropower shutdown current
• Soft-start: MIC94161/4/5 (2.7ms)
• Load discharge circuit: MIC94162/4
• Ultra-fast turn-off time
• Junction operating temperature from -40°C to +125°C
