说明

LX7165是一款数字控制降压调节器IC，具有集成的40米高侧P沟道MOSFET和14米低侧N沟道MOSFET。它具有Microsemi专有的恒定频率滞后控制引擎，用于对线路/负载瞬态进行近瞬时校正。它不需要高ESR输出电容器，并在轻负载下采用节能PSM（省电或脉冲跳过模式），以延长移动应用中的电池寿命。LX7165有一个I2C串行接口端口，用于输出电压裕度和监控（如果需要）（它也可以在默认模式下运行）。此外，它还包括强大的故障监测功能。LX7165将在3V至5.5V的电压范围内工作，有4种固定输出电压可选：0.8、0.9V、0.95V和0.97V（无需分压器）。启动后，可以使用I2C调节参考电压，分辨率为4.7mV，介于0.6V和1.2V之间。输出电压也可以通过外部分压器调节，最高可达3.3V。

特性

• Constant Frequency Hysteretic Control
• Extremely Fast Line/Load Transient Response
• I 2 C for Output Adjustment (3.4Mbps)
• 1.875 MHz Switching Frequency
• Extremely Low-RDSON MOSFETS
• Input Voltage Rail 3.3V to 5V
• Greater than 5A Output Current
• I 2 C Selectable Power Save Mode for Light-Load Efficiency
• UVLO, OVP, OCP
• 0°C to +85°C Ambient Temperature

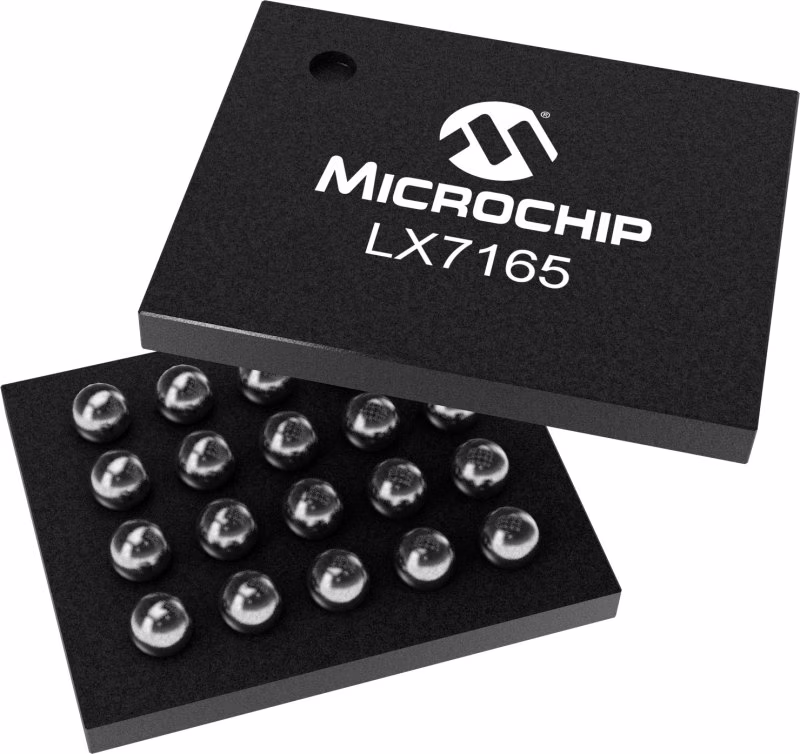

• Available in WLCSP-20 (0.4mm pitch)
• RoHS Compliant
