说明

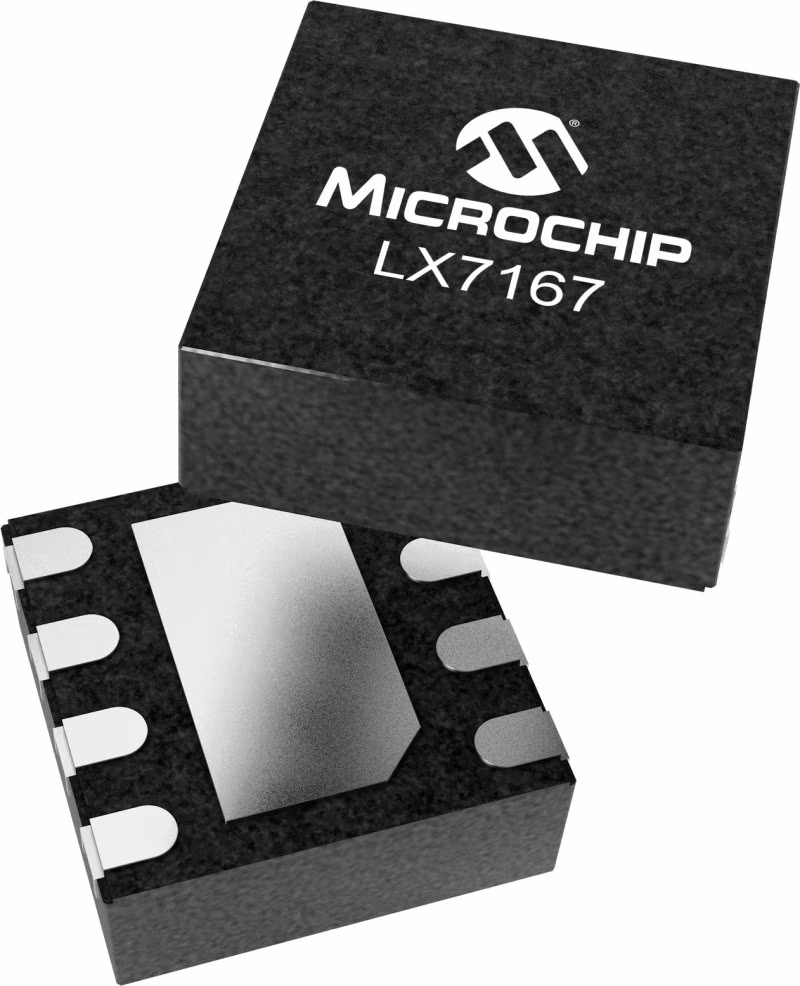

LX7167是一款降压PWM开关稳压器IC，集成了高侧P-CH和低侧NCH MOSFET。IC使用具有3MHz全负载操作开关频率的滞后控制拓扑进行操作，允许小的输出滤波器组件，同时保持优异的动态负载响应。LX7167的工作输入电压范围为3V至5.5V。该部件具有节能模式（PSM），可根据负载电流自动在PWM和PSM模式之间转换。这使得转换器的效率在负载电流下降时保持较高。有一个Power Good功能用于指示IC的状态。在关闭模式下，IC的电流消耗降至1µA以下，输出电容器放电。该部件的其他特点是：a）逐周期限流，然后是HICUP模式，这降低了内部MOSFET的整体功耗，b）热保护和内部数字软启动。LX7167采用2mm x 2mm的8引脚外露焊盘DFN封装。

特性

• 2.4A Step-down Regulator
• Operational Input Supply Voltage Range: 3V-5.5V
• Integrated PMOS and NMOS
• Load Current from Zero to 2.4A
• 3MHz Switching Frequency
• SKIP Pulse to Improve Light Load Efficiency
• Input UVLO and OV Protection
• Enable Pin
• Power Good
• Internal Soft-start
• Cycle-by-Cycle Over Current Protection
• Hiccup Mode Operation Under FB UVLO
• RoHS Compliant for Pb Free
